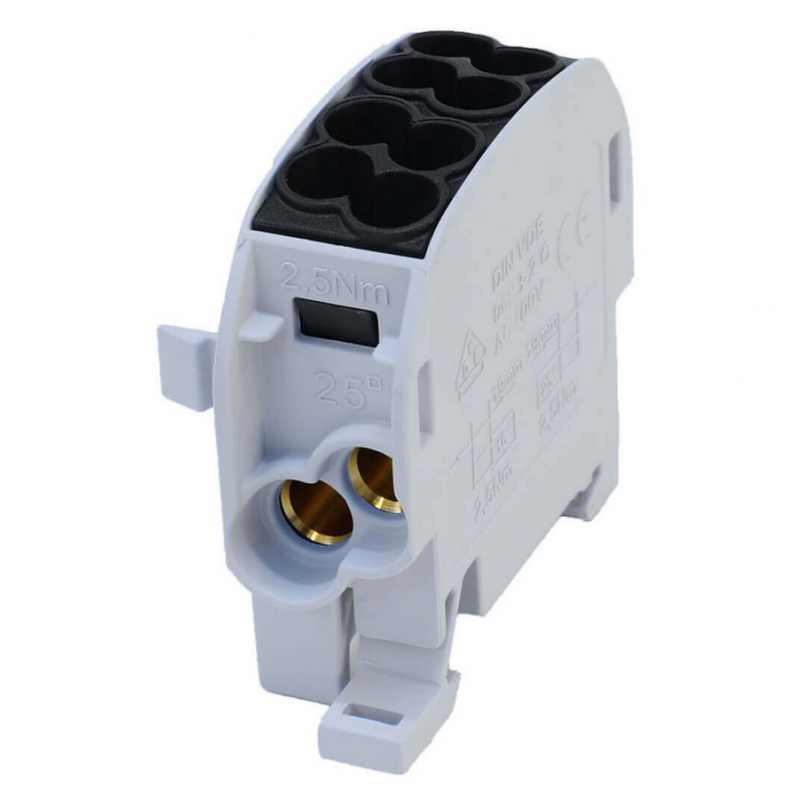

Blok rozdzielczy ‑ odgałęźny Al/Cu SCB 25 (80110) SIMBLOCK czarny 81501007 SIMET

Opis produktu

Niezawodne połączenia przewodów

Blok rozdzielczy SCB 25 marki SIMET w kolorze czarnym umożliwia trwałe i bezpieczne łączenie przewodów aluminiowych i miedzianych (Al/Cu) w instalacjach przemysłowych i elektrycznych. Dzięki kompaktowej konstrukcji blok świetnie sprawdza się w rozdzielnicach i panelach sterowniczych, zapewniając wygodne odgałęzianie i łączenie przewodów.

Wysoka wydajność i parametry elektryczne

Blok obsługuje napięcie znamionowe 1000 V AC/DC i prąd znamionowy dla przewodów miedzianych: 152 A (2 x 16 mm²) lub 101 A (1 x 25 mm²). Możliwość podłączenia zarówno drutów, jak i linki z tulejką (2 x drut 2,5–25 mm², 2 x linka z tulejką 1,5–16 mm² na wejściu; 2 x drut 2,5–16 mm², 2 x linka z tulejką 1,5–10 mm² na wyjściu) pozwala na elastyczne dopasowanie do różnorodnych instalacji.

Kompaktowa i łatwa w montażu konstrukcja

Blok rozdzielczy ma wymiary: szerokość 24,8 mm, wysokość 49,3 mm, długość 55,7 mm. Szerokość modułu wynosi 17,8 mm, a mocowanie odbywa się na standardową szynę TS 35 – poziom, co ułatwia instalację i zapewnia stabilność całego układu.

Normy i bezpieczeństwo

Produkt spełnia wymagania normy IEC 60947-7-1 oraz dyrektywy RoHS, gwarantując bezpieczeństwo i zgodność z obowiązującymi standardami elektrycznymi.

Dane techniczne

• Kolor: czarny

• Szerokość: 24,8 mm

• Szerokość modułu: 17,8 mm

• Wysokość: 49,3 mm

• Długość: 55,7 mm

• Ilość biegunów: 1

• Możliwość łączenia: Al/Cu

• Wejście (drut): 2 x 2,5–25 mm²

• Wejście (linka z tulejką): 2 x 1,5–16 mm²

• Wyjście (drut): 2 x 2,5–16 mm²

• Wyjście (linka z tulejką): 2 x 1,5–10 mm²

• Napięcie znamionowe: 1000 V AC / 1000 V DC

• Prąd znamionowy Cu: 152 A (2 x 16 mm²) / 101 A (1 x 25 mm²)

• Mocowanie: na szynę TS 35 – poziom

• Normy: IEC 60947-7-1

• Dyrektywy: RoHS
