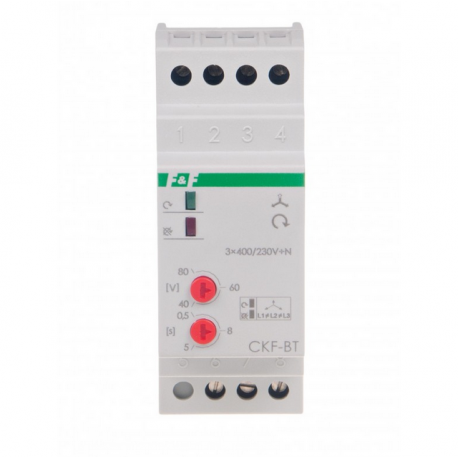

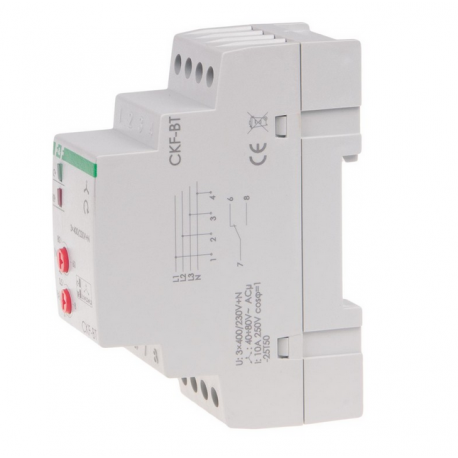

Czujnik kolejności zaniku i astmetri faz CKF-BT F&F

Opis produktu

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej).

Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności fazy właściwej kolejności faz.

Dane techniczne:

• Napięcie zasilania  3 × 400 V + N
• Współpraca z agregatami prądotwórczymi NIE
• Kontrola zaniku / asymetrii faz  TAK
• Kontrola kolejności faz TAK
• Kontrola styków stycznika NIE
• Element wykonawczy przekaźnik
• Maksymalny prąd obciążenia 10 A
• Konfiguracja styków 1 × NO/NC
• Separacja styku TAK
• Asymetria napięciowa zadziałania 40÷80 V
• Histereza napięciowa 5 V
• Opóźnienie wyłączenia  0,5÷5 s
• Kontrola zasilania  2 × LED
• Przyłącze  zaciski śrubowe 4,0 mm²
• Moment dokręcający 0,5 Nm
• Pobór mocy 1,6 W
• Temperatura pracy -25÷40°C
• Wymiary 2 moduły (35 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
