Opis produktu

Niezawodna ochrona przed przepięciami

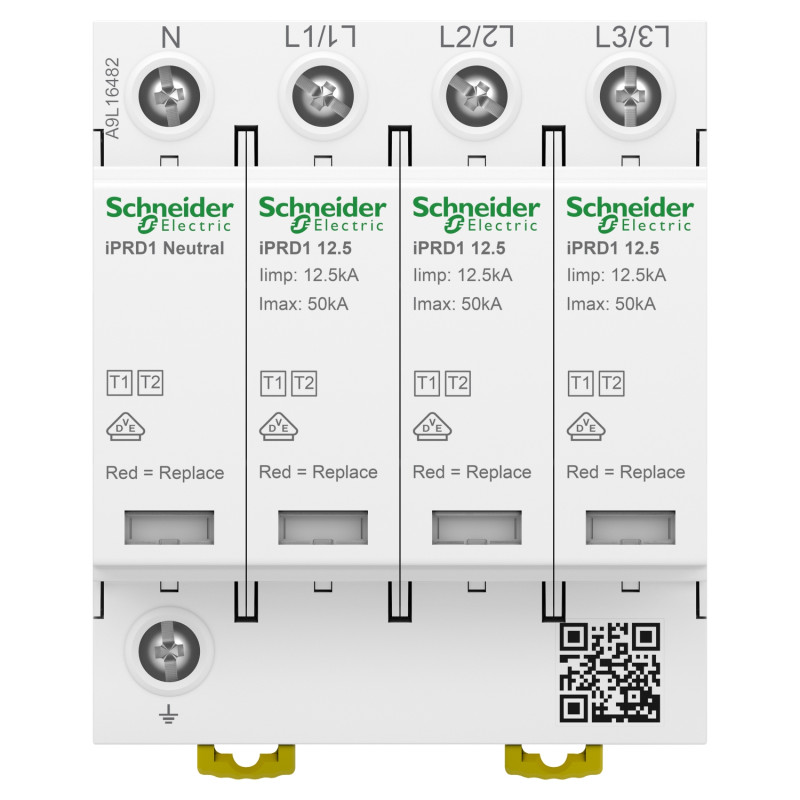

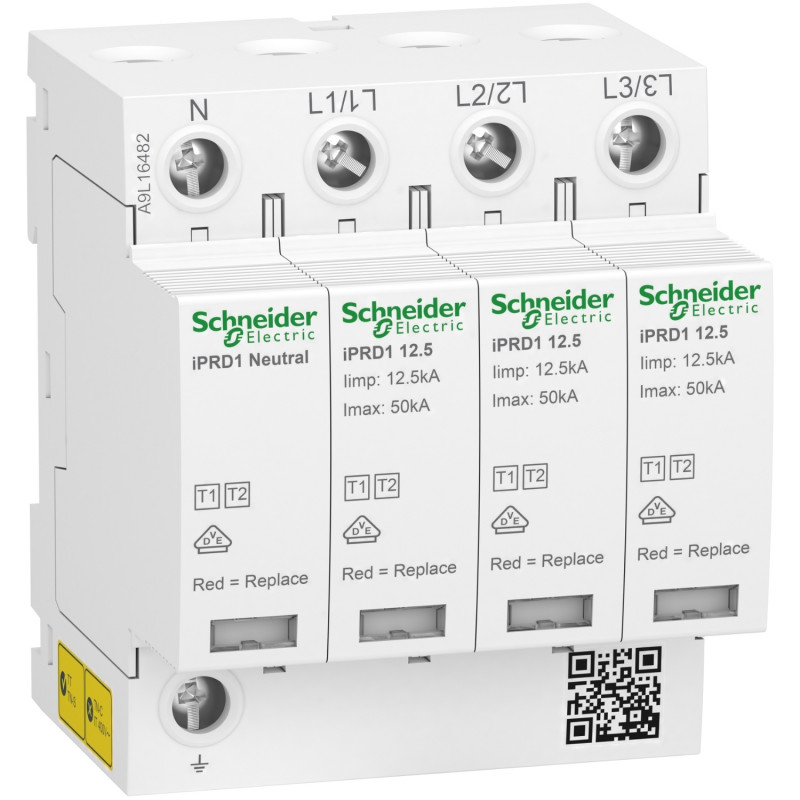

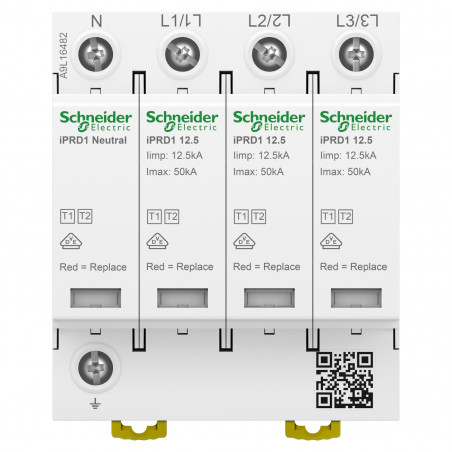

Ogranicznik przepięć Schneider Acti9 iPRD1 12.5R-T12-3N to zaawansowane rozwiązanie chroniące instalacje elektryczne przed przepięciami w sieciach TN-S i TT. Dzięki kombinacji technologii warystorowej (MOV) i iskiernikowej (GDT), zapewnia kompleksową ochronę na poziomie Typ 1 i Typ 2, skutecznie minimalizując ryzyko uszkodzenia urządzeń.

Wysoka odporność na prądy udarowe

Urządzenie jest przystosowane do wytrzymania prądów udarowych na poziomie 50 kA (N/PE) oraz 12,5 kA (L/N), co czyni je niezawodnym wyborem do ochrony zarówno przed bezpośrednimi, jak i pośrednimi skutkami wyładowań atmosferycznych oraz przepięć sieciowych. Dodatkowo napięciowy poziom ochrony poniżej 1,5 kV zapewnia bezpieczeństwo wrażliwej elektroniki.

Główne cechy produktu:

• Ochrona Typ 1 + 2: Skutecznie zabezpiecza przed bezpośrednimi i pośrednimi przepięciami.
• Wysoka zdolność odprowadzania prądu udarowego: 50 kA (N/PE) i 12,5 kA (L/N).
• Niskie napięcie ochronne: <1,5 kV gwarantuje bezpieczeństwo wrażliwych urządzeń.
• Intuicyjna sygnalizacja stanu: Wskaźnik mechaniczny oraz możliwość podłączenia zdalnej sygnalizacji.
• Łatwy montaż na szynie DIN: Szybka i bezproblemowa instalacja w rozdzielnicach elektrycznych.

Skuteczna ochrona instalacji

Łatwy montaż i intuicyjna sygnalizacja

Ogranicznik został zaprojektowany z myślą o szybkim i bezproblemowym montażu na szynie DIN. Wbudowany wskaźnik mechaniczny informuje o stanie urządzenia: biały kolor oznacza pełną sprawność, a czerwony – konieczność wymiany. Dodatkowo model posiada zdalną sygnalizację awarii, umożliwiając integrację z systemami monitorowania.

Dane techniczne:

• Nazwa produktu: Acti9 iPRD1
• Typ produktu lub komponentu: Ochronnik przepięciowy z kasetą na wtyk
• Skrócona nazwa urządzenia: iPRD1 12.5
• Zastosowanie urządzenia: Dystrybucja
• Normy: EN 61643-11:2012IEC 61643-11:2011
• Znak jakości: CEEACVDE
• Opis biegunów: 3P + N
• Zdalna sygnalizacja: Z
• Zestaw styków sygnałowych: 1 SD (1 Z/O)
• Rodzaj ochronnika przeciwprzep.: Sieć rozdziału elektrycznego
• System uziemienia: TTTN-S
• Klasa ochronnika przeciwprzep.: Typ 1 + 2
• Technologia ochronnika przaciwprzep.: MOV + GDT[Ue]
• Znamionowe napięcie łączeniowe: 230/400 V prąd przemienny (AC) (+/- 10 %) w 50/60 Hz
• Prąd udarowy [Iimp]: Tryb wspólny: 50 kA N/PETryb różnicowy: 12,5 kA L/N
• Największe trwałe napięcie pracy [Uc]: Tryb różnicowy: 350 V L/N
• Tryb wspólny: 255 V N/PE
• Napięciowy poziom ochrony [Up]: <1,5 kV typ 1 + 2
• Prąd różnicowy: 0,003 mA N/PE
• Przepięcie dorywcze [Ut]: 337 V L/N 5 s wytrzymałość1200 V N/PE 200 ms tryb bezpieczny
• Rodzaj dobezpieczenia: Powiązany bezpiecznik gG 160 A 120 kA STANDARDSkojarzony wyłącznik Compact NSX160E 80 A 25 kA STANDARD
• Sygnalizacja lokalna: Robocze: wskaźnik mechaniczny (Biały)End of life: wskaźnik mechaniczny (Czerwony)
• Sposób montażu: Zatrzaskowy (szyna DIN)
• Szerokość w modułach 9 mm: 8
• Wysokość: 89 mm
• Szerokość: 72 mm
• Głębokość: 69 mm
• Masa produktu: 619 g
• Kolor: Biały (RAL 9003)
• Materiał: PA6
• Długość odizolowanego odcinka: 14 mm
• Moment dokręcania: 3,5 N.m
• Prąd udarowy: 12,5 kA
• Kod zgodności: IPRD1
