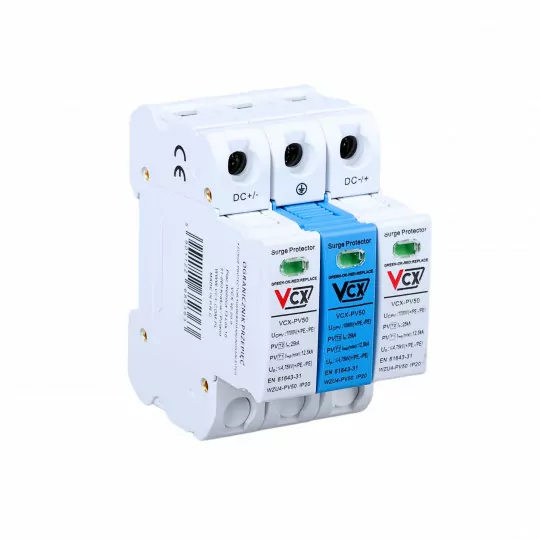

Ogranicznik przepięć fotowoltaicznych VCX-PV50-B+C 12,5kA DC VIPLAST

Opis produktu

Ograniczniki mocy inaczej nazywane są one odgromnikami. Jest to produkt zapewniający bezpieczny tryb pracy całej instalacji elektrycznej w tym przypadku instalacji fotowoltaicznej. Taki ogranicznik ma za zadanie ochronę aparatury elektrycznej przed przepięciami przejściowymi oraz ograniczaniu czasu trwania i wartości prądu następczego. Zwarcie instalacji może powstać w czasie uderzenia pioruna w linię napowietrzną lub w efekcie połączenia lub rozłączenia nieobciążonej linii napowietrznej. Produkt ten jest wielokrotnego użytkowania. Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm. Użyte są w nim 3 warystory które zapewniają wytrzymałość przy przydomowych instalacjach fotowoltaicznych.

Dane techniczne:

• Klasa ochrony:  T1 T2
• Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
• Przyłącza max: 35mm2
• Znamionowe napięcie pracy: Un 1000V DC
• Maksymalne napięcie pracy: Uc 1060 V DC
• Prąd próbny: In(8/20)  25 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 12,5kA
• Napięciowy poziom ochrony:  Up <4,75kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
