Opis produktu

Mocna konstrukcja do zaawansowanego sterowania

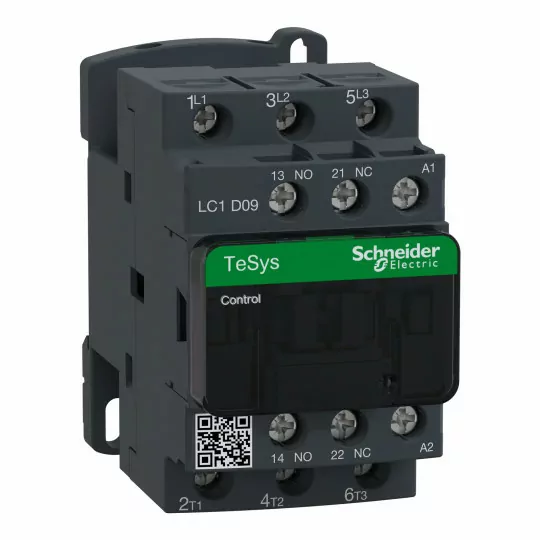

Stycznik TeSys D LC1D09P7 oferuje niezawodność w szerokim zakresie zastosowań, od obciążeń rezystancyjnych po sterowanie silnikami. Z prądem znamionowym 9 A w obwodach zasilających do 440 V AC w kategorii AC-3, urządzenie jest idealnym rozwiązaniem do sterowania silnikami w aplikacjach przemysłowych, zapewniając stabilną pracę przez długie lata. Jego solidna konstrukcja i bezawaryjność sprawiają, że jest szeroko stosowany w systemach automatyki i sterowania.

Wszechstronność i niezawodność w pracy

TeSys D charakteryzuje się wszechstronnością, wspierając różne kategorie użytkowania (AC-1, AC-3, AC-4, AC-3e), dzięki czemu może być używany w wielu aplikacjach zróżnicowanych pod względem obciążeń i warunków pracy. Stycznik z 3 biegunami oraz stykami pomocniczymi (1 NO + 1 NC) pozwala na elastyczne dopasowanie do różnorodnych systemów sterowania i zabezpieczeń, zapewniając precyzyjną kontrolę.

Główne cechy produktu:

• Wysoka kompatybilność: obsługuje szeroki zakres napięć do 690 V AC i różne kategorie użytkowania (AC-1, AC-3, AC-4).
• Precyzyjna kontrola: 1 NO + 1 NC styki pomocnicze zapewniają elastyczność w sterowaniu.
• Wysoka odporność na warunki pracy: niezawodność w zakresie napięć zasilających do 440 V AC w kategorii AC-3.
• Niskie zużycie energii: minimalny prąd łączeniowy wynoszący 5 mA.
• Szerokie zastosowanie: doskonały do systemów automatyki i sterowania silnikami.

Wysoka niezawodność i precyzja sterowania

Szerokie zastosowanie w systemach elektrycznych

Znamionowe napięcie łączeniowe do 690 V AC sprawia, że stycznik jest odpowiedni do zaawansowanych instalacji elektrycznych w szerokim zakresie częstotliwości (25-400 Hz). Dzięki swojej wytrzymałości i niezawodności, jest często wykorzystywany w aplikacjach przemysłowych, gdzie wymagane jest bezpieczne i efektywne sterowanie dużymi obciążeniami.

Dane techniczne:

• Gama produktów: TeSys Deca
• Typ produktu lub komponentu: Stycznik
• Skrócona nazwa urządzenia:LC1D
• Zastosowanie: Obciążenie rezystancyjne Sterowanie silnikiem
• Kategoria użytkowania: AC-4AC-1AC-3AC-3e
• Opis biegunów: 3P
• [Ue] Znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz Obwód zasilający: <= 300 V prąd stały (DC)
• Znamionowy prąd łączeniowy [Ie]: 9 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-3 for Obwód zasilający25 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-1 for Obwód zasilający9 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-3e for Obwód zasilający
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Rodzaj styków pomocniczych: typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
• Minimalne napięcie wyłączeniowe: 17 V for obwód sygnalizacyjny
• Minimalny prąd łączeniowy: 5 mA for obwód sygnalizacyjny
• Rezystancja izolacji: > 10 MΩ for obwód sygnalizacyjny
• Czas bez sygnalizacji: 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO1,5 ms podczas załączenia pomiędzy stykiem NZ a NO
• Podstawa montażowa: SzynaPłyta
