Opis produktu

Doskonałe zabezpieczenie trójfazowych systemów

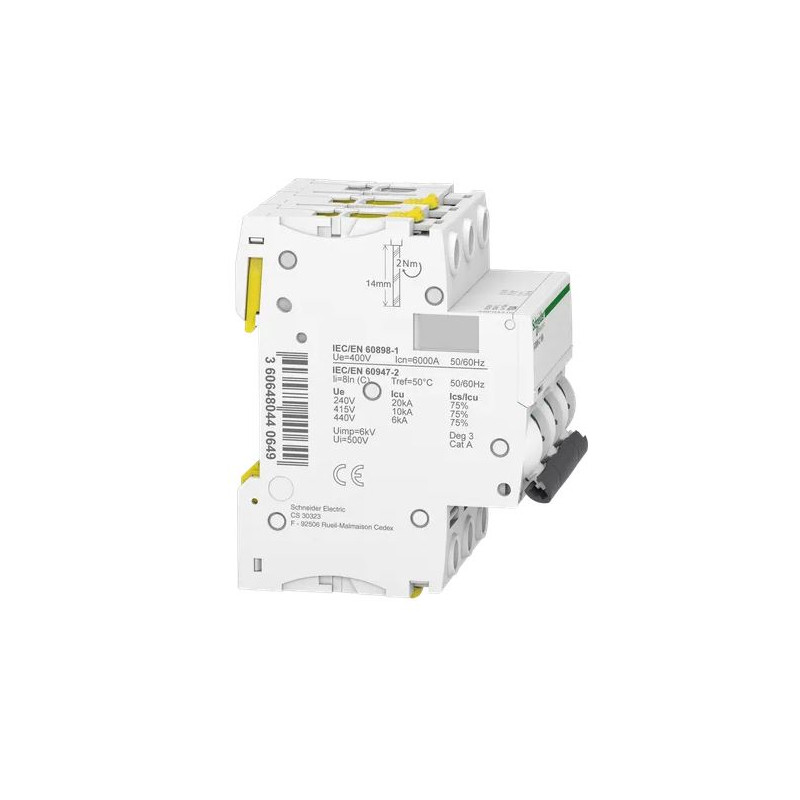

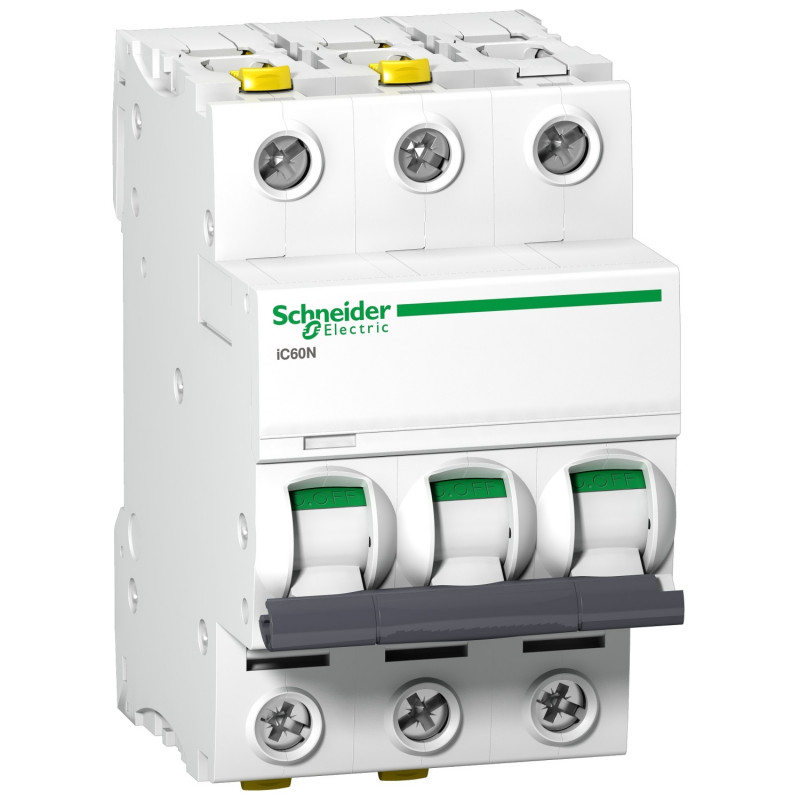

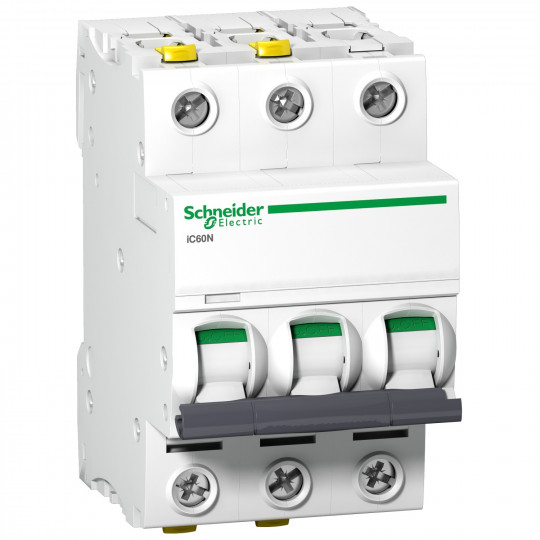

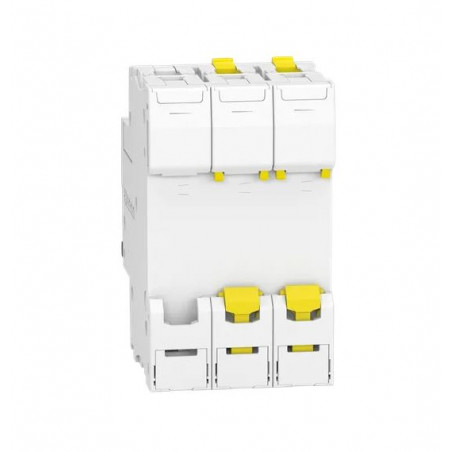

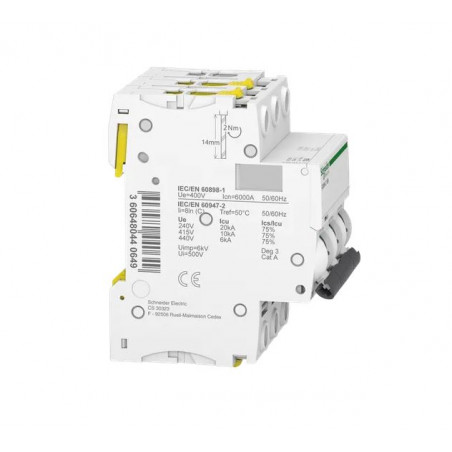

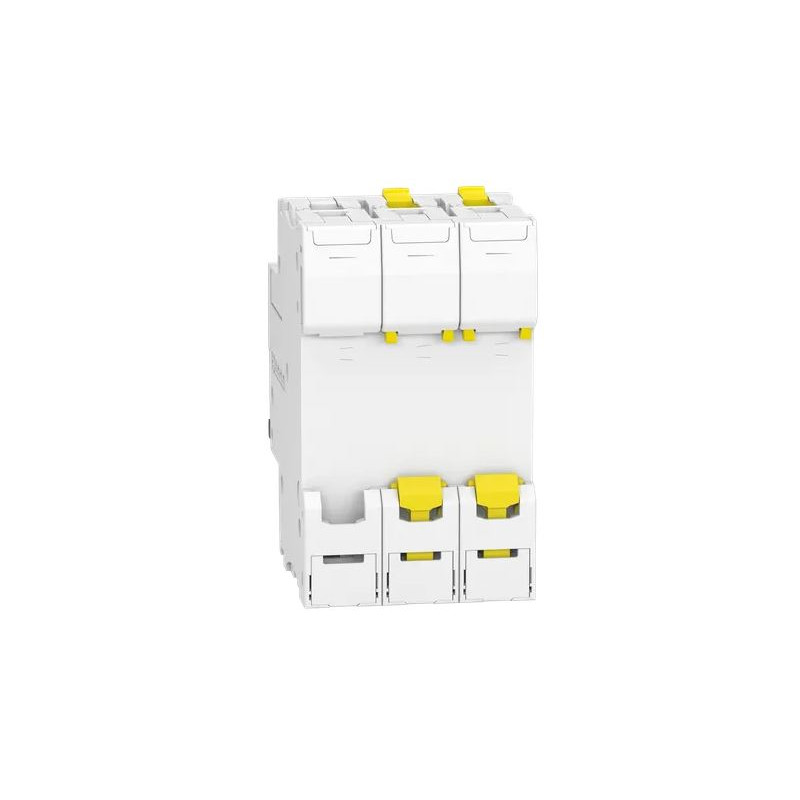

Wyłącznik nadprądowy Acti9 iC60N-C10-3 to precyzyjne i niezawodne rozwiązanie chroniące instalacje elektryczne przed przeciążeniami i zwarciami. Prąd znamionowy 10 A oraz charakterystyka typu C czynią go idealnym wyborem dla obwodów o umiarkowanych prądach rozruchowych.

Uniwersalność zastosowań

Urządzenie jest kompatybilne zarówno z prądem przemiennym (AC), jak i stałym (DC), co zwiększa jego zakres zastosowań. Możliwość montażu na szynie DIN oraz kompaktowa konstrukcja (6 modułów szerokości) zapewniają szybki montaż i oszczędność miejsca w rozdzielnicy.

Główne cechy produktu:

• Skuteczna ochrona przed przeciążeniami i zwarciami: Termomagnetyczna technologia wyzwalacza i charakterystyka typu C zapewniają stabilną pracę.
• Wszechstronne zastosowanie: Obsługa prądów AC i DC sprawia, że urządzenie nadaje się do różnych instalacji elektrycznych.
• Wygodna instalacja: Zaciski podwójne umożliwiają użycie przewodów o przekroju do 25 mm² dla przewodów sztywnych i 16 mm² dla elastycznych.
• Wysoka trwałość: Żywotność do 20 000 cykli mechanicznych i 10 000 cykli elektrycznych zapewnia długotrwałe działanie.
• Kompaktowa konstrukcja: Zajmuje tylko 6 modułów na szynie DIN, co pozwala na oszczędność przestrzeni w rozdzielnicy.

Niezawodna ochrona dla instalacji elektrycznych

Trwałość i bezpieczeństwo użytkowania

Wyłącznik cechuje się wysoką trwałością – 20 000 cykli mechanicznych oraz 10 000 cykli elektrycznych. Dodatkowo wskaźnik wyzwolenia pozwala szybko sprawdzić stan urządzenia, zwiększając wygodę obsługi.

Dane techniczne:

• Gama produktów: Acti 9
• Nazwa produktu: Acti9 iC60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• Skrócona nazwa urządzenia: iC60N
• Opis biegunów: 3P
• Ilość zabezpieczonych biegunów: 3
• [In] prąd znamionowy: 10 A
• Rodzaj sieci: Prąd stały (DC) Prąd przemienny (AC)
• Technologia wyzwalacza: Termomagnetyczny
• Charakterystyka: C
• Wskazanie położenia styku: Tak
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Wskaźnik wyzwolenia
• Podstawa montażowa: Szyna DIN
• Szerokość w modułach 9 mm: 6
• Wysokość: 91 mm
• Szerokość: 54 mmGłębokość:78,5 mm
• Masa produktu: 0,375 kg
• Kolor: Biały
• Trwałość mechaniczna: 20000 cykl
• Trwałość elektryczna: 10000 cykl
• Przyłącza - zaciski: Zacisk podwójny (góra lub dół) 1…25 mm² sztywny Zacisk podwójny (góra lub dół) 1…16 mm² elastyczny
• Długość odizolowanego odcinka: 14 mm for góra lub dół connection
• Moment dokręcania: 2 N.m góra lub dół
• Zabezpieczenie różnicowoprądowe: Blok oddzielny
