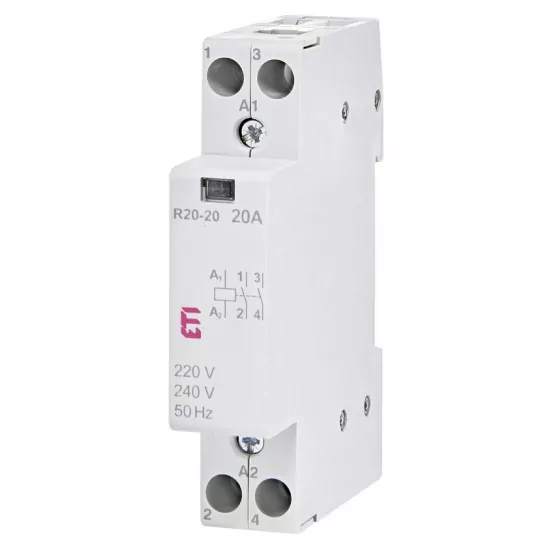

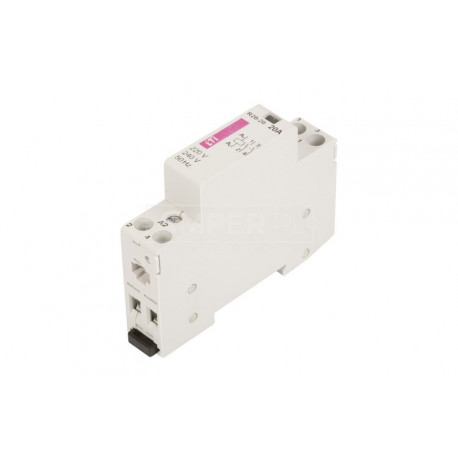

Modular contactor 20A 230V 2Z/0R R20-20 ETI

Product description

Stycznik modułowy to inaczej łącznik mechaniczny, ma on za zadanie stworzenie poczucia bezpieczeństwa użytkowników instalacji elektrycznej. Zapewnia on również bardziej wydajną oraz efektywną pracę całej podpiętej instalacji elektrycznej.  Sprzęt ten mocowany jest na szynach. Pomaga to w jego szybszym montażu czy demontażu. Kluczowymi elementami wewnętrznym budowy, odpowiedzialnymi za działanie urządzenia, są styki robocze - jedna lub kilka par, cewka oraz elektromagnes.

Ten produkt działa na zasadzie zamykania oraz otwierania się styków instalacji za pomocą elektromagnesu. Kiedy na cewkę stycznika zadziała się napięciem o odpowiedniej wartości, styki się zamykają - następuje zamknięcie obwodu, czyli załączenie prądu,a kiedy napięcie na cewce spadnie, a styki samoczynnie powrócą do pozycji pierwotnej, jednocześnie się otwierając - miejsce ma otwarcie obwodu, czyli odłączenie prądu.

Dane techniczne:

• symbol: 002461210
• ilość modułów: 1
• ilość biegunów: 2
• prąd znamionowy: 20A
• napięcie znamionowe pracy: UN 230V/400V
• częstotliwość: 50Hz
• napięcie znamionowe izolacji: Ui 440V
• pobór mocy cewki (AC) (załączanie/podtrzymanie): 7 – 9 VA/2,2 – 4,2 VA (0,8 – 1,6W)
• napięcie sterujące cewek: Us 230V AC
• trwałość mechaniczna: 1 milion cykli
• rodzaj i ilość styków: 2 zwierne
• sposób montażu: na szynę TH35
• seria: ETICON
• spełnia normy i dyrektywy PN-IEC-60947-4-1
• waga 0,13kg
• temperatura pracy od -40oC do +60oC
