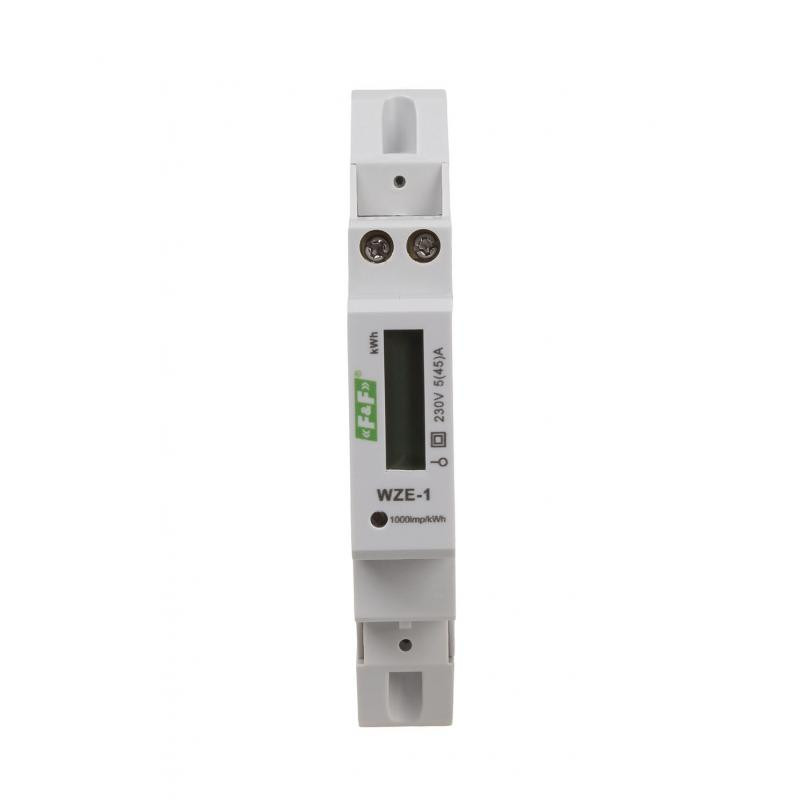

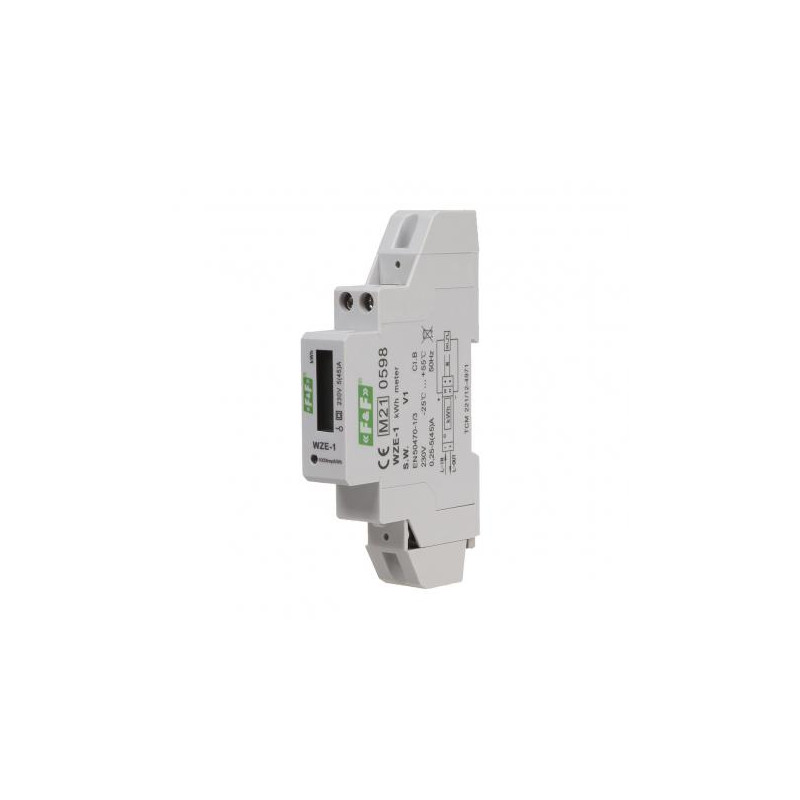

Licznik zużycia energii elektrycznej 1-fazowy 45A MID WZE-1 F&F

Opis produktu

Licznik zużycia energii elektrycznej 1-fazowy 45A MID WZE-1 F&F jest precyzyjnym urządzeniem do pomiaru energii elektrycznej w instalacjach jednofazowych. Jest to elektroniczny licznik zużycia energii, który działa w układzie bezpośrednim, co oznacza, że mierzy zużycie energii bez potrzeby stosowania dodatkowych przekładników prądowych lub napięciowych dla standardowych wartości prądu i napięcia. Licznik WZE-1 jest zgodny z międzynarodowym standardem MID, co gwarantuje jego dokładność i zgodność z wymaganiami normatywnymi. Posiada certyfikat zgodności z MID 2014/32/EU nr TCM 221/12-4971, co zapewnia, że jego pomiary są rzetelne i mogą być wykorzystywane do rozliczeń. Dodatkowo, licznik spełnia normy EN 50470-1/3, co potwierdza jego zgodność z europejskimi standardami dla liczników energii elektrycznej.

Licznik wyposażony jest w segmentowy wyświetlacz LCD, który przedstawia wartość zużytej energii. Cyfry po przecinku wskazują części setne jednostki, co pozwala na precyzyjne monitorowanie zużycia (0,01 kWh = 10 Wh). Wartość zużycia jest obliczana na podstawie liczby impulsów generowanych przez specjalny układ elektroniczny wewnątrz licznika. Impulsy te są proporcjonalne do pobieranej energii elektrycznej, a ich liczba jest przeliczana na wartość energii wyświetlaną na ekranie.

Pobór energii elektrycznej sygnalizowany jest pulsowaniem diody LED, co pozwala na bieżące monitorowanie działania licznika. Dioda ta miga w rytmie proporcjonalnym do ilości zużywanej energii, co daje wizualny wskaźnik aktywności licznika. Licznik WZE-1 oferuje również wyjście impulsowe SO+ - SO-, co umożliwia podłączenie zewnętrznego urządzenia do sczytywania impulsów generowanych przez licznik. To wyjście jest użyteczne w aplikacjach, gdzie wymagane jest dalsze przetwarzanie danych pomiarowych lub integracja z systemami zarządzania energią. Dodatkowo, licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych, co zabezpiecza przed nieautoryzowanym dostępem i modyfikacjami. Plombowanie to zapobiega ewentualnemu obejściu licznika i zapewnia integralność pomiarów.

Dane techniczne:

• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 230 V AC, 50 Hz
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 50 A
• Minimalny prąd mierzony: 0,02 A
• Pobór własny licznika: 8 VA; 0,4 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: 1000 imp/kWh (1 Wh/imp)
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: Otwarty kolektor
• Napięcie podłączenia SO+ SO-: 12÷27 V DC
• Prąd podłączenia SO+ SO-: Maks. 27 mA
• Czas impulsu SO+ SO-: 90 ms
• Klasa dokładności: B
• Długość przewodu SO+ SO-: Maks. 20 m
• Przyłącze: Zaciski śrubowe 6,0 mm²
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20
