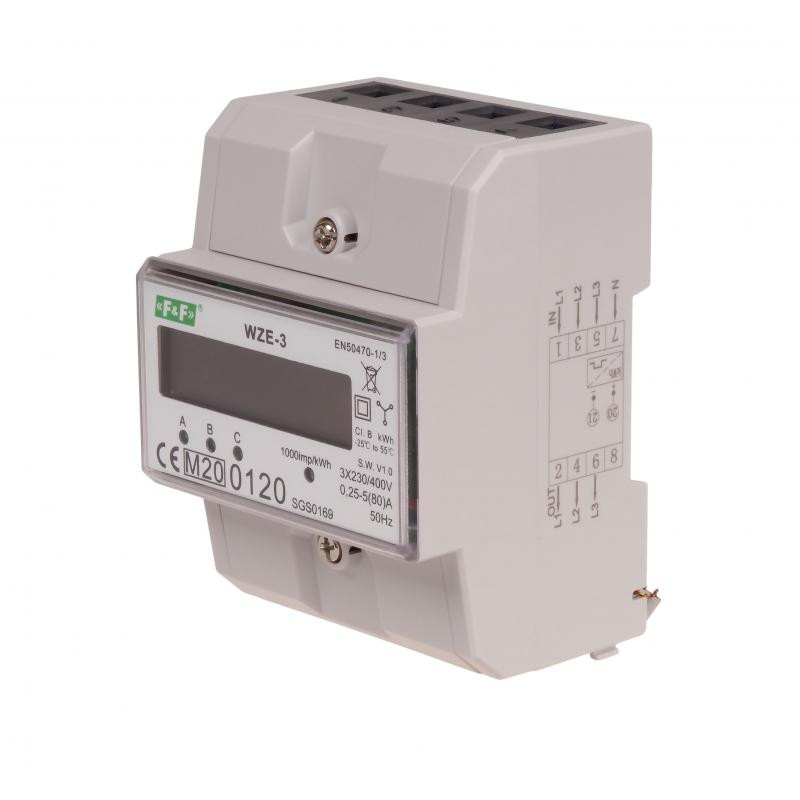

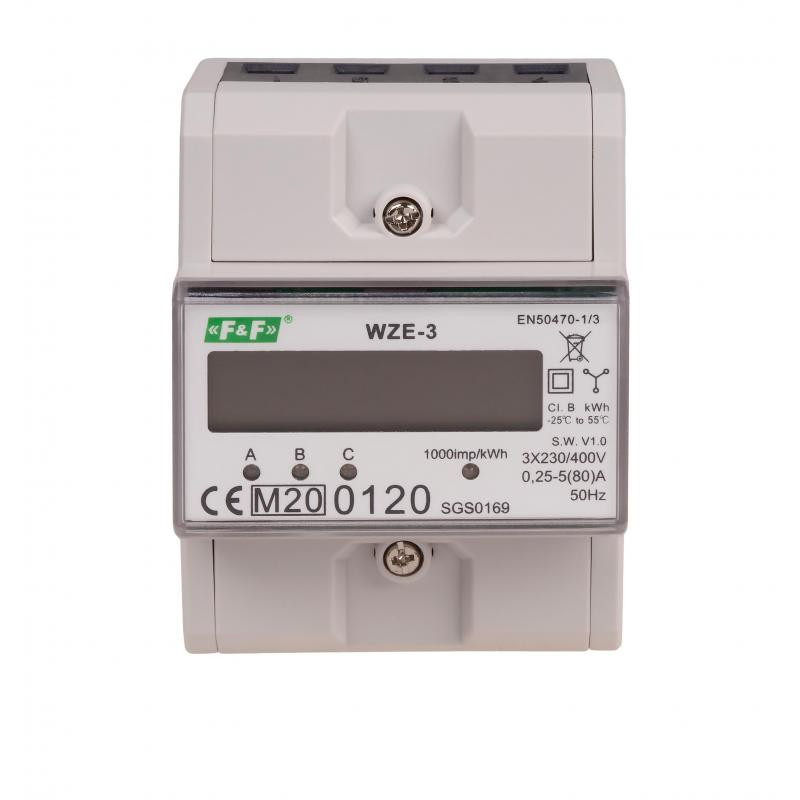

Licznik zużycia energii elektrycznej 3F 80A WZE-3 F&F

Opis produktu

Licznik zużycia energii elektrycznej 3F 80A WZE-3 F&F to nowoczesne urządzenie przeznaczone do monitorowania i pomiaru zużycia energii elektrycznej w systemach trójfazowych. Jako trójfazowy licznik prądu przemiennego, WZE-3 obsługuje prąd do 80 A, co sprawia, że jest odpowiedni do zastosowań w różnych środowiskach przemysłowych i komercyjnych.

Licznik WZE-3 jest urządzeniem statycznym, co oznacza, że jego działanie opiera się na zaawansowanej technologii elektronicznej, a nie na mechanicznych komponentach. Dzięki temu jest bardziej precyzyjny i mniej podatny na zużycie, co przekłada się na długowieczność i stabilność pomiarów. Certyfikacja zgodności z dyrektywą MID 2014/32/EU, numer 0120/SGS0169, gwarantuje, że licznik spełnia wszystkie europejskie normy dotyczące dokładności i rzetelności pomiarów energii elektrycznej. WZE-3 wyposażony jest w specjalny układ elektroniczny, który generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w każdej z trzech faz. W praktyce oznacza to, że dla każdej fazy licznik wysyła impulsy zgodnie z rzeczywistym poborem energii, co jest sygnalizowane miganiem odpowiednich diod LED (L1, L2, L3) dla poszczególnych faz. To wizualne oznaczenie umożliwia szybkie sprawdzenie, która faza aktualnie pobiera energię.

Suma impulsów z trzech faz jest monitorowana przez miganie diody LED, która emituje 800 impulsów na kWh. Te impulsy są następnie przeliczane na całkowite zużycie energii w całym układzie trójfazowym. Wynik pomiaru jest wyświetlany na segmentowym wyświetlaczu LCD, który precyzyjnie przedstawia zużycie energii w kilowatogodzinach (kWh). Wyświetlacz LCD jest w stanie wskazać wartości z dokładnością do dwóch miejsc po przecinku, co oznacza, że licznik mierzy również części setne kWh, tj. 10 Wh. Dla zwiększenia funkcjonalności, licznik WZE-3 jest wyposażony w wyjście impulsowe SO+ - SO-, co umożliwia podłączenie dodatkowego urządzenia sczytującego impulsy generowane przez licznik. Jest to przydatne w bardziej zaawansowanych systemach monitorowania, gdzie potrzebne są dane na temat zużycia energii w czasie rzeczywistym. Dodatkowym atutem WZE-3 jest możliwość plombowania osłon zacisków wejściowych i wyjściowych. To zabezpieczenie zapobiega manipulacji licznikiem, takim jak zrobienie obejścia, co zapewnia integralność i dokładność pomiarów.

Dane techniczne:

• Typ: Trójfazowy
• Protokół komunikacyjny: Brak
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×230/400 V+N
• Prąd bazowy: 0,25 ÷ 5 A
• Prąd maksymalny: 80 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0 ÷ 999999,99 kWh
• Stała licznika: 1000 imp/kWh (1 Wh/imp)
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: Otwarty kolektor
• Napięcie podłączenia SO+ SO-: Maks. 27 V DC
• Prąd podłączenia SO+ SO-: Maks. 27 mA
• Czas impulsu SO+ SO-: 35 ms
• Klasa dokładności: B
• Sygnalizacja poboru prądu: 3 × LED czerwona
• Przyłącze: Zaciski śrubowe 16 mm²
• Temperatura pracy: -20 ÷ 50 °C
• Wymiary: 4,5 modułu (75 mm)
• Montaż: Szyna 35 mm
• Stopień ochrony: IP20
