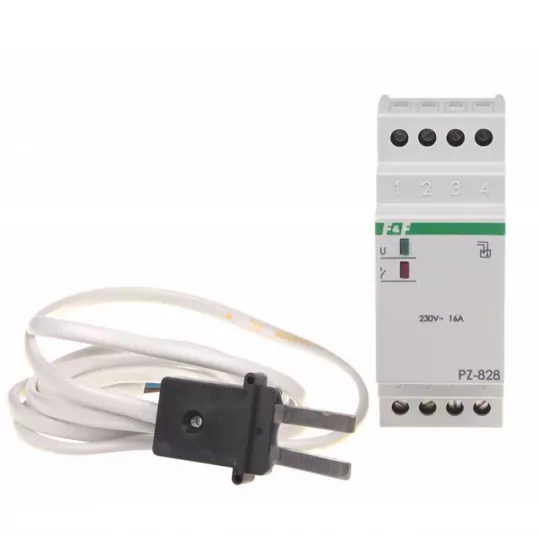

Przekaźnik kontroli poziomu cieczy PZ-828 F&F

Opis produktu

Przekaźnik kontroli cieczy służy jako element instalacji. Przekaźnik ma za zadanie wykrywanie cieczy na danych poziomach. Stopnie minimum i maximum można w prosty sposób ustawić na  przekaźniku. Po wykryciu staniu minimum automatycznie urządzenie załącza się i napełnia dany zbiornik wodny do wskazanego znaku maximum. Każda awaria sygnalizowana jest poprzez zaświecenie czerwonej diody na czole urządzenia. Sonda elektrodowa podłączana jest przewodem o średnicy 1mm2. Montaż jak i podłączenie nie jest wymagające. Główny element przekaźnika jest montowany na szynie montażowej, do której można podpiąć całość instalacji elektrycznej.

Podłączenie przekaźnika można wykonać szeregowo lub równolegle. Szeregowe podłączenie polega na układzie kontroli przewodów fazowych jednocześnie na wielu poziomach wtedy czujnik zasygnalizuje problem. Zaś równoległe podłączenie przekaźnika pozwoli na załączenie alarmu już po wykryciu przynajmniej jednego, dowolnego podłączonego czujnika.

Dane techniczne:

• Napięcie zasilania 230 V AC
• Element wykonawczy przekaźnik
• Maksymalny prąd obciążenia 16 A
• Konfiguracja styków 1 × NO/NC
• Separacja styku TAK
• Napięcie wyjść pomiarowych 6 V
• Typ sondy zalania 1 x PZ
• Zaciski sondy separowane od sieci transformatorem
• Przyłącze zaciski śrubowe 4,0 mm²
• Moment dokręcający 0,5 Nm
• Pobór mocy 1,1 W
• Temperatura prac -25 ÷ 50 °C
• Wymiary 2 moduły (35 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
