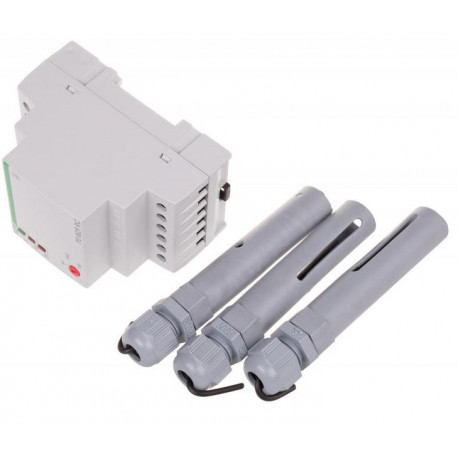

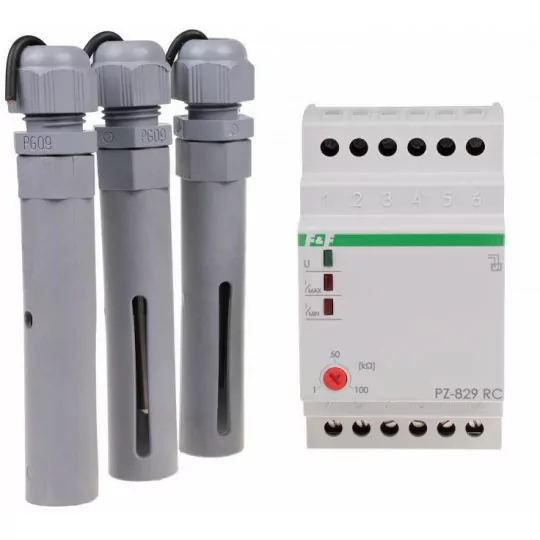

Przekaźnik poziomu cieczy PZ-829 RC F&F

Opis produktu

Przekaźnik kontroli cieczy służy jako element instalacji. Przekaźnik ma za zadanie wykrywanie cieczy na danych poziomach. Stopnie minimum i maximum można w prosty sposób ustawić na  przekaźniku. Po wykryciu staniu minimum automatycznie urządzenie załącza się i napełnia dany zbiornik wodny do wskazanego znaku maximum. Każda awaria sygnalizowana jest poprzez zaświecenie czerwonej diody na czole urządzenia. Sonda elektrodowa podłączana jest przewodem o średnicy 1mm2. Montaż jak i podłączenie nie jest wymagające. Główny element przekaźnika jest montowany na szynie montażowej, do której można podpiąć całość instalacji elektrycznej.

Podłączenie przekaźnika można wykonać szeregowo lub równolegle. Szeregowe podłączenie polega na układzie kontroli przewodów fazowych jednocześnie na wielu poziomach wtedy czujnik zasygnalizuje problem. Zaś równoległe podłączenie przekaźnika pozwoli na załączenie alarmu już po wykryciu przynajmniej jednego, dowolnego podłączonego czujnika.

Dane techniczne:

• Napięcie zasilania: 230 V AC
• Element wykonawczy: 2 x przekaźnik
• Maksymalny prąd obciążenia: 2 x 16 A
• Konfiguracja styków: 2 x NO/NC
• Separacja styku: tak
• Czułość - regulowana: 1÷100 kOhm
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 3 x PZ2
• Opóźnienie przełączenia styku dla punktu MIN: 1÷2 s
• Opóźnienie przełączenia styku dla punktu MAX: maks. 5 s
• Zaciski sond: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm2
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: -25...50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
