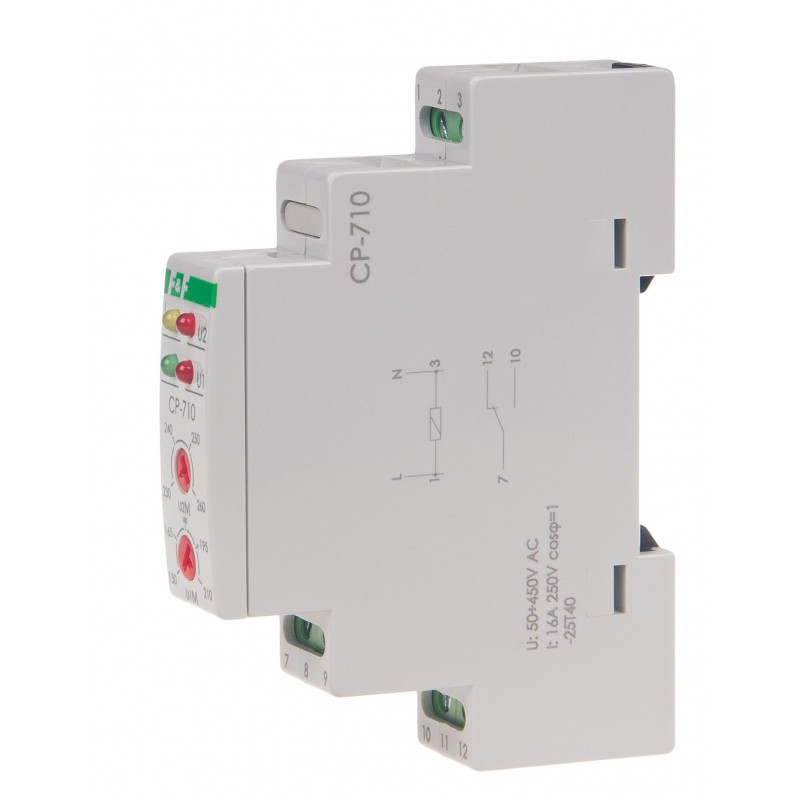

Przekaźnik kontroli napięcia 1F 1P 8A CP-710 F&F

Opis produktu

Przekaźnik kontroli napięcia CP-710 F&F jest specjalistycznym urządzeniem zaprojektowanym do monitorowania i zabezpieczania odbiorników jednofazowych przed niekorzystnymi skutkami wzrostu lub spadku napięcia w sieci. Jego podstawową funkcją jest ochrona odbiornika poprzez utrzymanie napięcia w bezpiecznych granicach. Urządzenie to jest kluczowe w miejscach, gdzie stabilność napięcia jest krytyczna dla prawidłowego działania sprzętu elektrycznego.

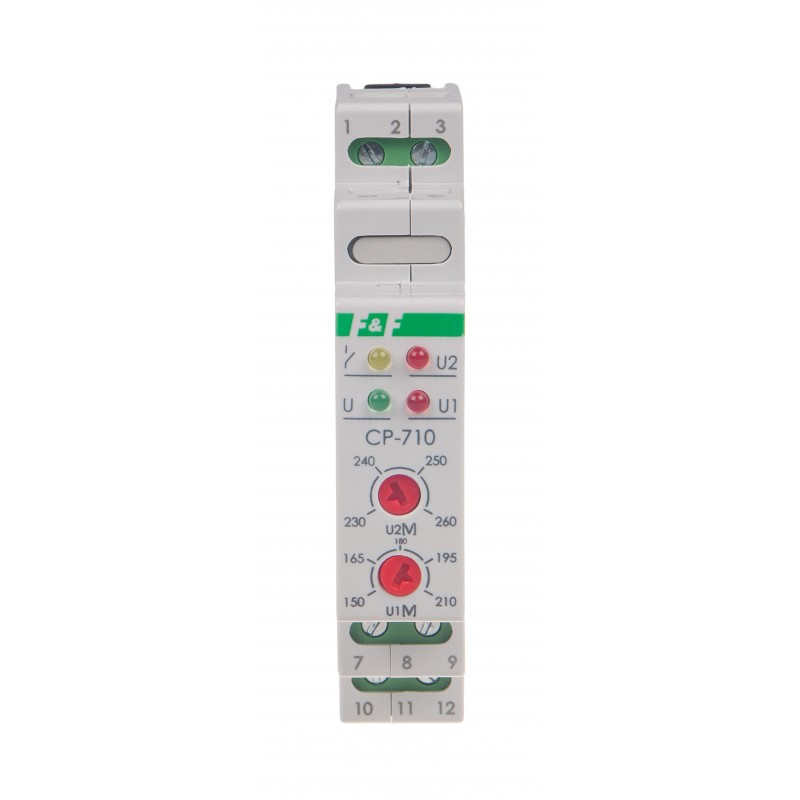

CP-710 umożliwia ustawienie dolnego i górnego progu napięcia za pomocą potencjometrów, co tworzy tzw. „okno napięciowe”. To okno napięciowe określa zakres, w którym zmiany napięcia zasilania nie wpływają na działanie przekaźnika. Przekaźnik reaguje tylko wtedy, gdy napięcie zasilania przekroczy te ustawione granice. W prawidłowym zakresie napięcia sygnalizowane jest świeceniem żółtej diody LED (pozycja styku 7-10), co oznacza, że napięcie mieści się w bezpiecznych granicach. Jeśli napięcie zasilania spadnie poniżej ustalonej wartości dolnego progu U1, świeci czerwona dioda LED (U1), informując o zbyt niskim napięciu. Analogicznie, wzrost napięcia powyżej górnego progu U2 jest sygnalizowany czerwoną diodą LED (U2), wskazującą na zbyt wysokie napięcie. W obu przypadkach, gdy napięcie wykracza poza ustawione progi, przekaźnik przełącza styk z pozycji 7-10 do pozycji 7-12, co oznacza zadziałanie ochronne przekaźnika.

CP-710 jest w stanie pracować z napięciem zasilania do 450 V~, co pozwala na skuteczną ochronę odbiornika nawet w przypadku znacznego wzrostu napięcia, który przekracza normy. Dodatkowo, urządzenie jest zabezpieczone przed zmianą biegunowości zasilania, co oznacza, że nie ulegnie zniszczeniu (czyli „spaleniu”) w przypadku nieprawidłowego podłączenia przewodów. W sytuacji, gdy napięcie zasilania zmienia się zbyt często, przekraczając ustalone progi napięciowe minimum 10 razy w ciągu jednej minuty, przekaźnik CP-710 blokuje się na czas 10 minut. W tym czasie styk pozostaje w pozycji 7-12, co zapobiega zbyt częstemu cyklicznemu włączaniu i wyłączaniu odbiornika. Stan blokady sygnalizowany jest świeceniem żółtej diody LED, co informuje użytkownika o tymczasowym wstrzymaniu działania przekaźnika.

Dane techniczne:

• Typ: Jednofazowy
• Napięcie zasilania: 50 ÷ 450 V AC
• Blokada czasowa: Tak
• Współpraca z agregatami prądotwórczymi: Tak
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: Tak
• Kontrola zasilania: 4 × LED
• Próg napięciowy zadziałania - dolny U1: 150 ÷ 210 V
• Próg napięciowy zadziałania - górny U2: 230 ÷ 260 V
• Histereza napięciowa powrotu - dla progu U1: 5 V
• Histereza napięciowa powrotu - dla progu U2: 5 V
• Czas zadziałania - dla progu U1: 1,5 s
• Czas zadziałania - dla progu U2: 0,1 s
• Czas powrotu - dla progu U1: 1,5 s
• Czas powrotu - dla progu U2: 1,5 s
• Przyłącze: Zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20
