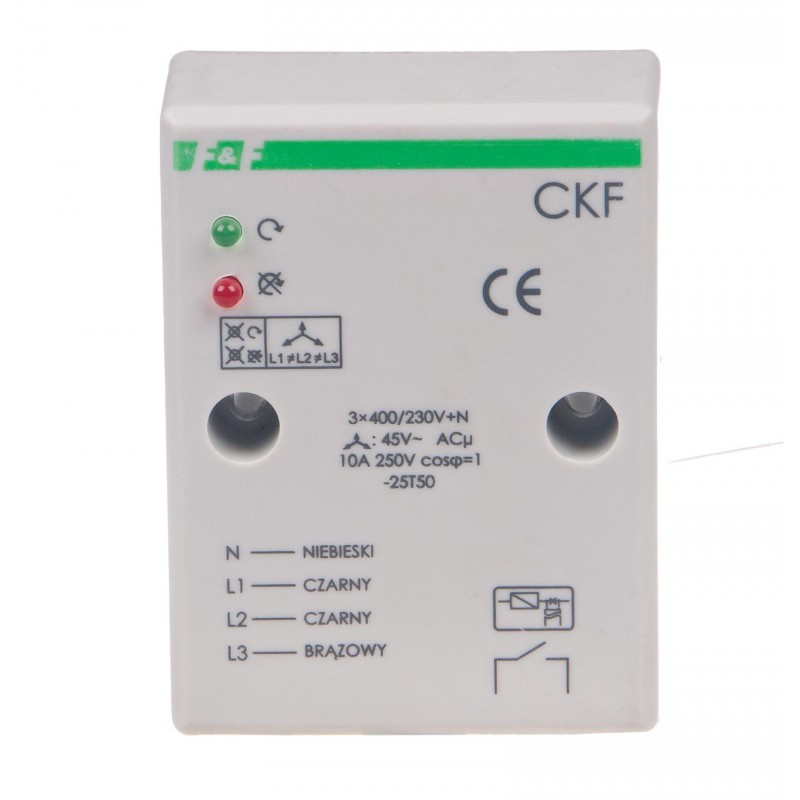

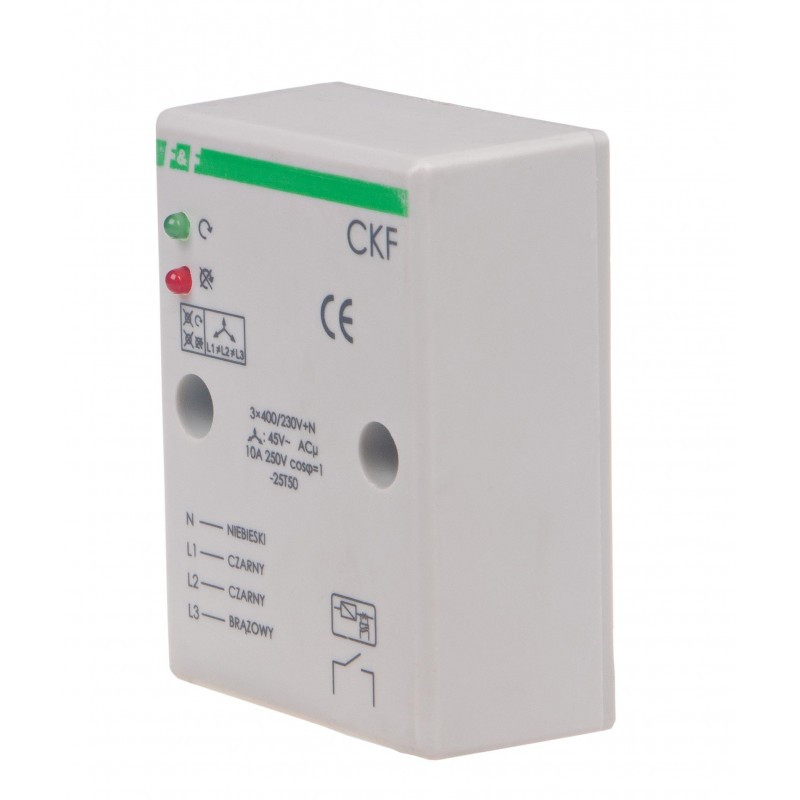

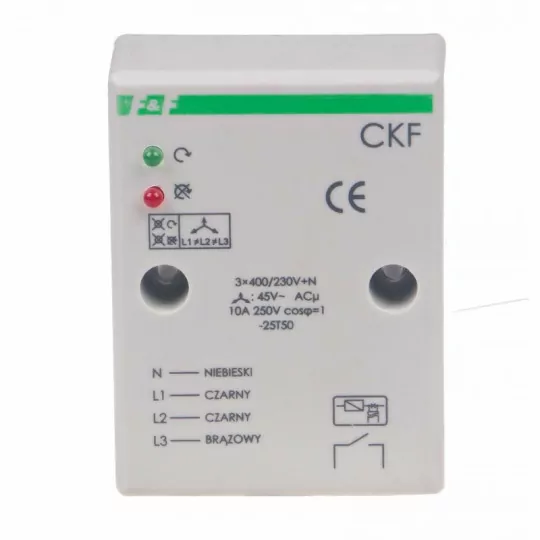

Przekaźnik kolejności, zaniku i asymetrii faz 10A CKF F&F

Opis produktu

Przekaźnik kolejności, zaniku i asymetrii faz CKF F&F to urządzenie zaprojektowane z myślą o ochronie silników elektrycznych zasilanych z sieci trójfazowej. Jego głównym celem jest zapewnienie bezpieczeństwa silników w sytuacjach, które mogą prowadzić do ich uszkodzenia, takich jak zanik napięcia w jednej lub więcej fazach, oraz asymetria napięć między fazami. Czujnik CKF F&F działa na zasadzie monitorowania napięcia w każdej z faz i wykrywania ewentualnych nieprawidłowości. Jeśli wykryje zanik napięcia w co najmniej jednej fazie lub asymetrię napięciową między fazami, która przekracza ustalony próg zadziałania, automatycznie wyłącza silnik. Wyłączenie to następuje z opóźnieniem wynoszącym 4 sekundy, co ma na celu zapobieganie przypadkowemu odłączeniu silnika w przypadku chwilowych spadków napięcia, które mogą wystąpić np. podczas rozruchu lub przy dużych obciążeniach.

Dzięki zastosowaniu tego opóźnienia, czujnik pozwala na stabilne i bezpieczne działanie systemu, unikając niepotrzebnego wyłączania silnika w odpowiedzi na krótkotrwałe zakłócenia. Ponowne załączenie silnika możliwe jest tylko wtedy, gdy napięcie wzrośnie o 5 V powyżej poziomu, przy którym nastąpiło wyłączenie, co zapewnia dodatkowy margines bezpieczeństwa. Czujnik CKF F&F jest również wyposażony w funkcję zabezpieczenia przed zmianą kolejności faz, która chroni silnik przed niepożądaną zmianą kierunku obrotów, co mogłoby prowadzić do jego uszkodzenia. Jeśli czujnik wykryje zmianę kolejności faz przed nim, uniemożliwia uruchomienie silnika, a ponowne załączenie jest możliwe dopiero po przywróceniu prawidłowej kolejności faz. Taka funkcjonalność zapobiega problemom związanym z odwrotnym kierunkiem obrotów, które mogą wystąpić na skutek nieprawidłowego podłączenia faz.

Dane techniczne:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: Nie
• Kontrola zaniku / asymetrii faz: Tak
• Kontrola kolejności faz: Tak
• Kontrola styków stycznika: Nie
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO
• Separacja styku: Tak
• Asymetria napięciowa zadziałania: 45 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 2 × LED
• Przyłącze: OMY 4 × 1 mm²; 2 × 0,75 mm², długość: 0,5 m
• Pobór mocy: 1,6 W
• Temperatura pracy: -25 ÷ 40 °C
• Wymiary: 51 × 67 × 26 mm (± 1 mm)
• Montaż: Natynkowy
• Stopień ochrony: IP20
• TrueRMS: Nie
