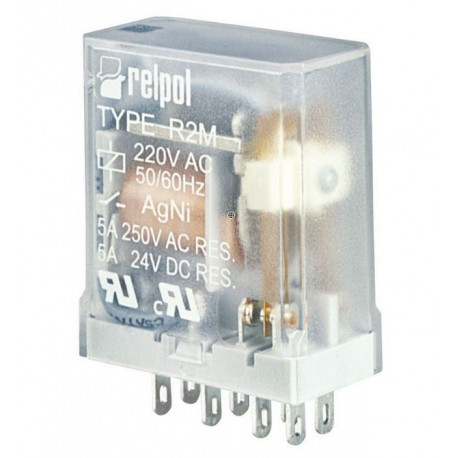

Przekaźnik przemysłowy 2P 5A 230V R2M-2012-23-5230 RELPOL

Opis produktu

Przekaźnik przemysłowy to kolejny dość często zapominany element, kt­­óry jednak może istotnie ułatwić pracę każdego elektroinstalatora. Stosuje się takie rozwiązanie przy maszynach przemysłowych o dużym napięciu prądowym. Ten model przekaźnika składa się głównie tylko z dwóch elementów. Pierwszym z nich jest cewka a kolejnym są styki. Aby styki poprawie wykonywały swoją pracę "włącz-wyłącz", najpierw trzeba ustawić cewkę.  Ustawienie cewki polega na podpięciu pod nią odpowiedniego napięcia sieciowego. Prąd przepływający przez cewkę tworzy pole magnetyczne, które ma za zadanie przyciągnąć stalowy zawór który to właśnie on otwiera dany styk.

Przekaźnik RUC-M, to wykonanie do wysokich obciążeń elektrycznych. Jest to przekaźnik przemysłowy z magnesem trwałym, którego pole magnetyczne wydmuchuje łuk elektryczny pomiędzy stykami. Ten model przekaźnika można stosować do gniazd jak i do obwodów.

Dane techniczne:

• ilość i rodzaj zestyków: 2P (przełączne)
• stopień ochrony obudowy IP: 40
• sposób podłączenia: do gniazd wtykowych
• napięcie znamionowe cewki: 230 V AC
• rezystancja cewki: 21470 Ω (przy 20 °C)
• tolerancja rezystancji cewki: ± 10 %
• roboczy zakres napięcia zasilania cewki: 184 V AC / 253 V AC minimalne / maksymalne (przy 20 / 55 °C)
• znamionowe napięcie zestyków AC: 250 V
• maksymalne napięcie zestyków AC: 250 V
• minimalne napięcie zestyków: 5 V
• minimalny prąd zestyków: 5 mA
• obciążalność prądowa trwała zestyku: 5 A
• maksymalna moc łączeniowa AC1: 1250 VA
• minimalna moc łączeniowa: 0.3 W
• maksymalna częstość łączeń przy obciążeniu znamionowym AC1: 1200 cykli / godzinę
• maksymalna częstość łączeń bez obciążenia: 36000 cykli / godzinę
• znamionowy pobór mocy cewki: 1.2 VA
• znamionowe napięcie izolacji: 250 V AC
• znamionowe napięcie udarowe: 2500 V 1.2 / 50 μs
• kategoria przepięciowa: II
• trwałość łączeniowa AC1: > 2 x 10⁵ 5 A, 250 V AC
• trwałość mechaniczna (cykle): > 10⁷
• wymiary: 27.5 x 14 x 32.9 mm
• temperatura otoczenia (składowania): od -40 do +70 °C
• temperatura otoczenia (pracy): od -40 do +55 °C
• odporność na wibracje: 5 g 10 - 150 Hz
• maksymalna temperatura kąpieli lutowniczej: 270 °C
