Przejdź do sklepuOpis produktu
Rozłącznik izolacyjny to urządzenie który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Powstaje bowiem wtedy tak zwana bezpieczna przerwa izolacyjna, która stwarza sporo przestrzeni bezpieczeństwa. Działa jako bezpiecznik. Jest to bowiem główny wyłącznik awaryjny.
Rozłączniki izolacyjne 4-biegunowe służą do rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji. Produkt mocujemy za pomocą wkrętów (brak w zestawie) natynkowo do podłoża a to tylko dzięki szynie TH-35. Możliwe jest dostawienie styków pomocniczych (HZC311 i HZC312) z lewej lub prawej strony aparatu. Jest on najczęściej stosowanym łącznikiem elektrycznym w układach sterowania przepływem prądu.
Dane techniczne:

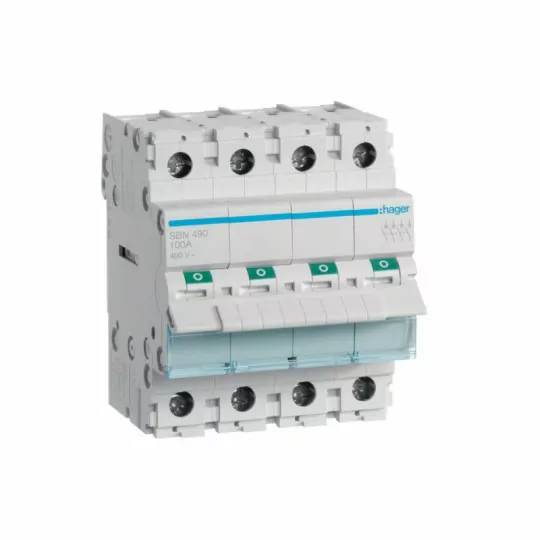

- Producent Hager
- Model SBN490
- Typ Rozłącznik izolacyjny
- Prąd znamionowy In: 100 A
- Liczba biegunów: 4 P
- Liczba modułów: 4
- Napięcie znamionowe łączeniowe Ue ( AC ) :230/400 V
- Znamionowe napięcie izolacji Ui: 440 V
- Częstotliwość znamionowa: 50/60 Hz
- Rodzaj podłączenia: ze śrubą
- Całkowite straty mocy dla prądu znamionowego: 22 W
- Wytrzymałość mechaniczna ( Liczba cykli ) : 40000
- Liczba przewodów linka: 6 / 35mm²
- Liczba przewodów drut: 6 / 50mm²
- Temperatura pracy: 20 do 50 °C
- Temperatura magazynowania: 40 do 80 °C
- Wysokość zainstalowanego produktu: 83 mm
- Szerokość zainstalowanego produktu: 70 mm
- Głębokość zainstalowanego produktu: 69 mm
