Opis produktu

Wysoka jakość i niezawodność działania

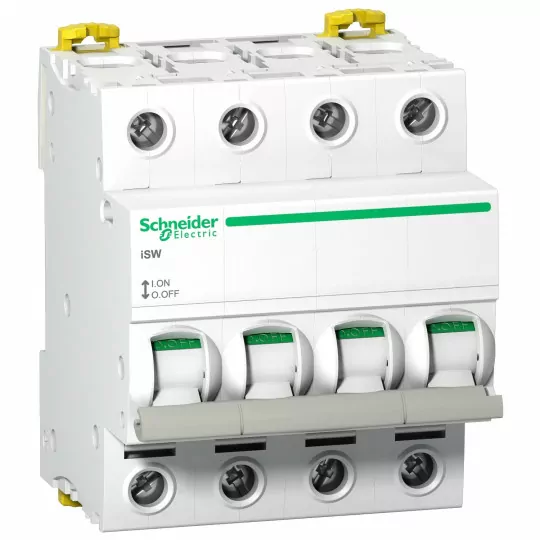

Rozłącznik modułowy izolacyjny Acti9 iSW-100-4 to urządzenie przeznaczone do skutecznego sterowania i izolacji obwodów elektrycznych. Dzięki swojej solidnej konstrukcji oraz zdolności do pracy z prądem znamionowym 100 A zapewnia niezawodne działanie w instalacjach niskonapięciowych, zarówno w budynkach mieszkalnych, jak i przemysłowych.

Wszechstronność zastosowania

Dzięki kategorii użytkowania AC-22A oraz znamionowemu napięciu łączeniowemu 415 V, rozłącznik ten świetnie sprawdzi się w różnorodnych systemach energetycznych. Może być stosowany zarówno do prostych układów sterowania, jak i w bardziej wymagających instalacjach, gdzie kluczowe znaczenie ma bezpieczeństwo i izolacja obwodów.

Główne cechy produktu:

• Wysoka obciążalność prądowa: Obsługuje prąd znamionowy 100 A, idealny do zaawansowanych instalacji elektrycznych.
• Niezawodna izolacja: Funkcja izolacyjna zapewnia pełne bezpieczeństwo podczas prac serwisowych i konserwacyjnych.
• Łatwy montaż i podłączenie: Kompatybilność z szyną DIN oraz możliwość podłączenia od góry lub dołu.
• Długowieczność i trwałość: Żywotność mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli gwarantuje wieloletnie użytkowanie.
• Intuicyjna obsługa: Wskaźnik załączenia/wyłączenia oraz ergonomiczna dźwignia sterująca zapewniają komfort użytkowania.

Niezawodna kontrola i bezpieczeństwo

Prosty montaż i wygodna obsługa

Montaż na szynie DIN oraz możliwość podłączenia przewodów od góry lub dołu sprawiają, że instalacja urządzenia jest szybka i intuicyjna. Wbudowany wskaźnik położenia styku umożliwia łatwą kontrolę stanu urządzenia, a trwała dźwignia gwarantuje pewne i komfortowe sterowanie.

Dane techniczne:

• Gama produktów: Acti 9
• Nazwa produktu: Acti 9 iSW
• Typ produktu lub komponentu: Rozłącznik
• Skrócona nazwa urządzenia: iSW
• Zastosowanie urządzenia: Sterowanie Izolacja
• Opis biegunów: 4P
• Kategoria użytkowania: AC-22A
• Funkcja izolacyjna: Tak
• Znamionowy prąd łączeniowy [Ie]: 100 A w 415 V prąd przemienny (AC) 50/60 Hz
• [Ue] Znamionowe napięcie łączeniowe: 415 V prąd przemienny (AC) 50/60 Hz
• Znamionowy prąd załączalny zwarciowy [Icm]: 5 kA rozłącznik izolacyjny samodzielny
• [Icw] Znamionowy prąd krótkotrwały wytrzymywany: 1500 A
• Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Wskaźnik zał/wył
• Wskazanie położenia styku: Tak
• Sposób montażu: Stacjonarny
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra lub dół: tak
• Szerokość w modułach 9 mm: 8
• Wysokość: 85 mm
• Szerokość: 72 mm
• Głębokość: 73 mm
• Kolor: Biały
• Trwałość mechaniczna: 20000 cykl
• Trwałość elektryczna: 10000 cykl
• Długość izolacji zdejmowanej z kabla: 14 mm
• Moment dokręcania: 3,5 N.m
