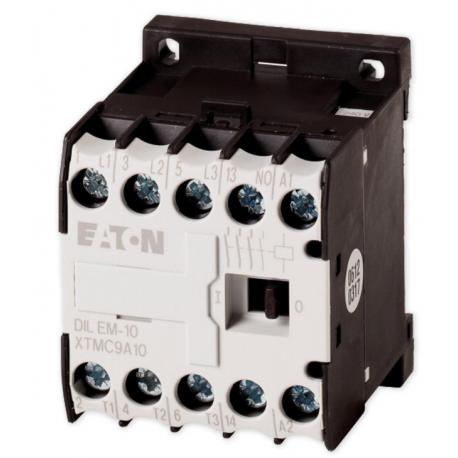

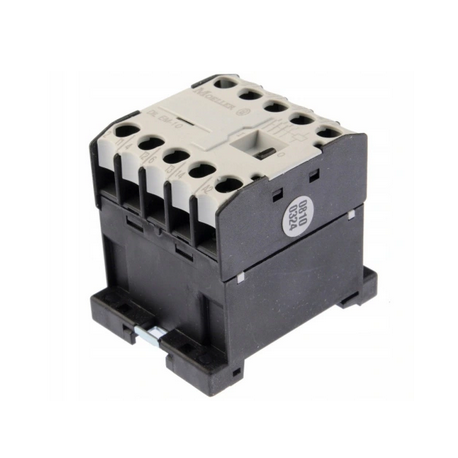

Stycznik 9A 3P 1z/0r DILEM-10 230V 051786 Eaton

Opis produktu

Styczniki inaczej nazywane jako łączniki elektryczne. Takie mechanizmy znajdują swoje zastosowanie między innymi w przekazywaniu sygnałów sieci silnoprądowych. Można często pomylić je z przekaźniki lecz posiadają nieco różnic np. że właśnie przekaźniki przekazują sygnały niskoprądowe i zerowe. Działa on na zasadzie włączania i wyłączania obiegu elektrycznego, nawet na przeciążonej instalacji.

Stycznik cechuje się dużą trwałością mechaniczną oraz dużą częstością łączeń, przy stosunkowo małych wymiarach, niewielkiej masie i wysokiej pewności działania. Nowoczesne styczniki oferują także opcję podłączenia akcesoriów, na przykład miejsca do podłączenia sygnalizatorów, różnego rodzaju blokady oraz elementy ochronne, a także elektroniczne moduły czasowe, które pozwalają np. na automatyczną regulację czasu pracy stycznika.

Dane techniczne:

• Maksymalne obciążenie  AC-3: 2,2 kW (230V), 4 kW (400/690V); AC-4: 1,5 kW (230V), 3 kW (400/690V);
• Liczba biegunów 4
• Konfiguracja biegunów 3P + 1NO
• Liczba modułów 18mm 2,5
• Napięcie uruchamiania  230 V 50 Hz, 240 V 60 Hz AC
• Prąd znamionowy In  9 A
• Prąd znamionowy pracy Ie  9 A (AC-3), 22 A (AC-1), 6.6 A (AC-4)
• Zwarciowa zdolność wyłączania  42 A (690 V), 64 A (500 V), 90 A (230/400V)
• Napięcie znamionowe łączeniowe Ue  690 V~
• Napięcie znamionowe udarowe Uimp  6 kV
• Znamionowe napięcie izolacji Ui  690 V~
• Wytrzymałość mechaniczna (liczba cykli) 7 000 000
• Montaż  wkręty do podłoża, szyna 35 mm (TH35/DIN)
• Przekrój przewodów podłączeniowych (linka) 0,75 - 1,5 mm²
• Przekrój przewodów podłączeniowych (drut) 0,75 - 2,5 mm²
• Moment dokręcający  1,2 Nm
• Stopień ochrony IP20
• Temperatura pracy -25°C ÷ +50°C
• Wymiary produktu 45×58×52 mm
• Długość odizolowania przewodu  8 mm
• Waga netto (kg) 0,17
