Opis produktu

Zaawansowana kontrola w systemach przemysłowych

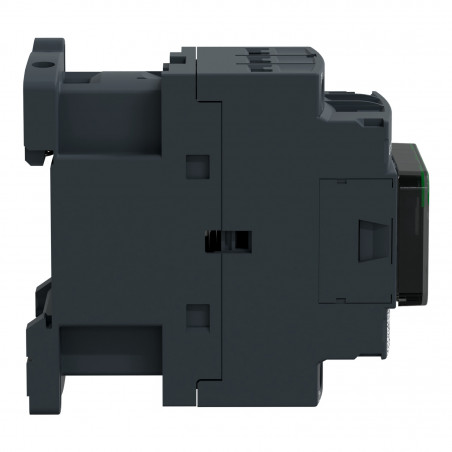

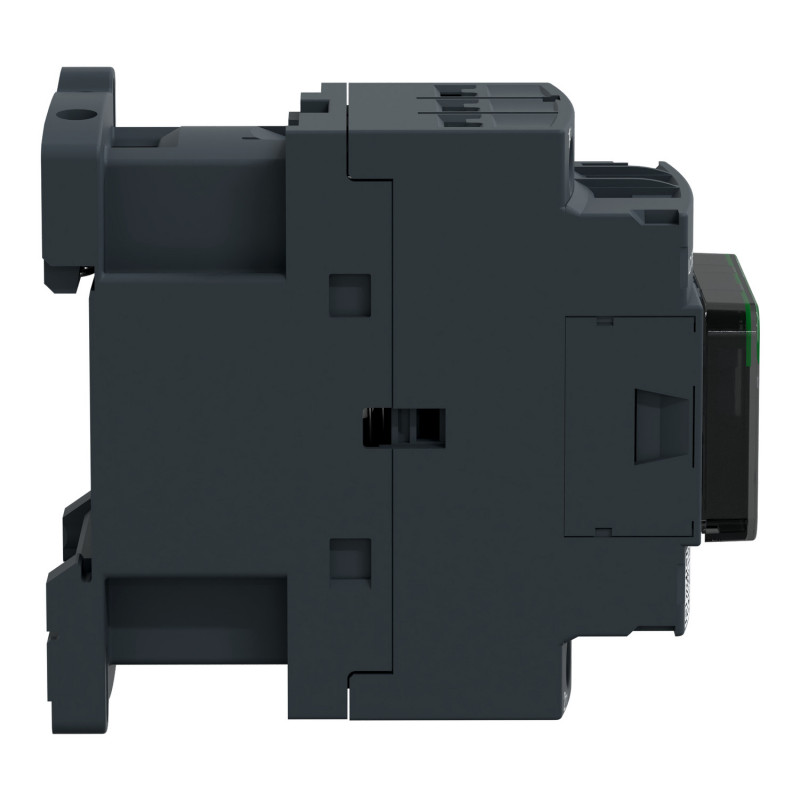

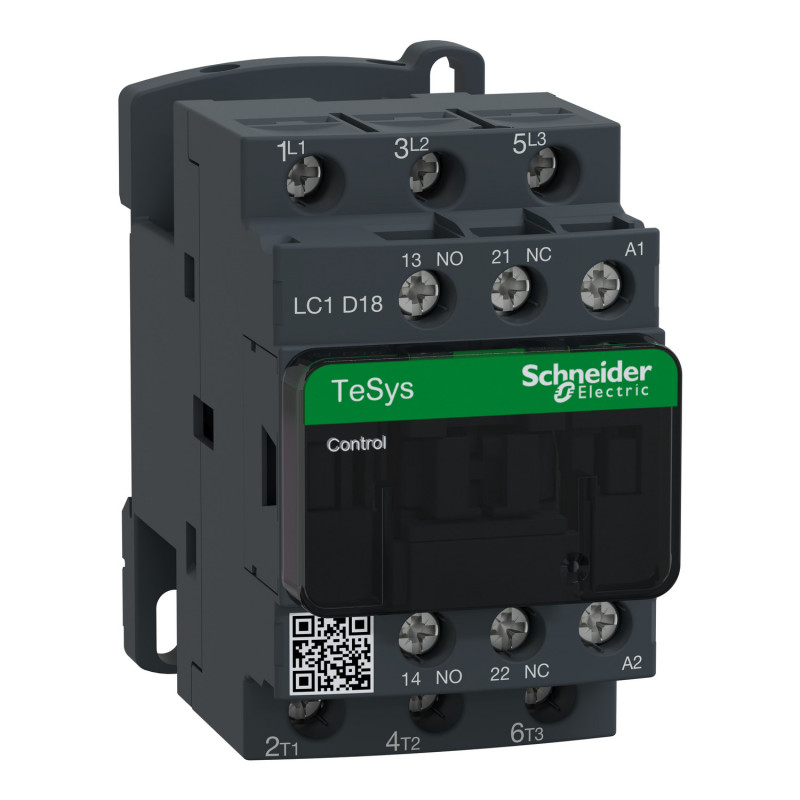

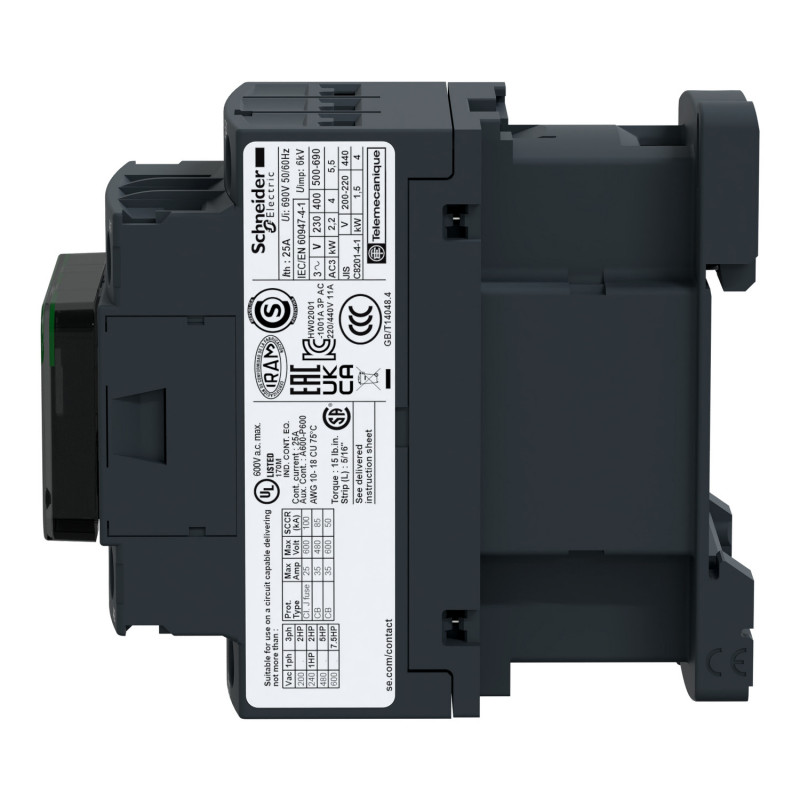

Stycznik TeSys D LC1D18V7, zaprojektowany do sterowania silnikami oraz obciążeniami rezystancyjnymi, to solidne rozwiązanie do bardziej wymagających aplikacji. Dzięki nominalnemu prądowi 18 A przy napięciu do 440 V AC w kategorii użytkowania AC-3, AC-1, AC-4, jest idealny do złożonych instalacji elektrycznych, gdzie wymagana jest wysoka wydajność i niezawodność.

Ochrona przed przepięciami i długotrwała wydajność

Stycznik wytrzymuje napięcie udarowe do 6 kV, co zapewnia wysoką odporność na zakłócenia oraz chroni wrażliwe urządzenia elektryczne. Dodatkowo, jego konstrukcja jest zgodna z normą IEC 60947, co gwarantuje niezawodność i długotrwałą eksploatację w różnych warunkach przemysłowych.

Główne cechy produktu:

• Odporność na przepięcia: Napięcie udarowe wytrzymywane do 6 kV zapewnia wysoką ochronę przed zakłóceniami.
• Wysoka niezawodność: Prąd znamionowy 18 A przy napięciu do 440 V AC zapewnia długotrwałą i efektywną pracę.
• Elastyczność konfiguracji: 3P z 1 NO + 1 NC stykami pomocniczymi gwarantują wszechstronność zastosowań.
• Szybka instalacja: Montaż na szynie DIN i płycie umożliwia łatwe wkomponowanie w systemy sterowania.
• Wydajność w trudnych warunkach: Zgodność z kategorią przepięciową III i odporność na zabrudzenia zapewniają trwałość urządzenia w wymagających środowiskach.

Niezawodne sterowanie i wysoka wydajność

Elastyczność i łatwość instalacji

Dzięki konfiguracji 3P z 1 NO i 1 NC stykami pomocniczymi, stycznik oferuje elastyczność w aplikacjach sterowania i sygnalizacji. Częstotliwość obwodu sygnalizacyjnego w zakresie 25–400 Hz sprawia, że jest odpowiedni do różnych warunków roboczych. Dodatkowo, możliwość montażu na szynie DIN i płycie zapewnia prostotę i wygodę w integracji w systemach elektrycznych.

Dane techniczne:

• Gama produktów: TeSys Deca
• Typ produktu lub komponentu: Stycznik
• Skrócona nazwa urządzenia: LC1D
• Zastosowanie: Sterowanie silnikiem Obciążenie rezystancyjne
• Kategoria użytkowania: AC-4AC-3AC-1AC-3e
• Opis biegunów: 3P
• [Ue] Znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz Obwód zasilający: <= 300 V prąd stały (DC)
• Znamionowy prąd łączeniowy [Ie]: 18 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-3 for Obwód zasilający 32 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-1 for Obwód zasilający 18 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-3e for Obwód zasilający
• [Uc] Control circuit voltage: 400 V prąd przemienny (AC) 50/60 Hz
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Rodzaj styków pomocniczych: typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
• Minimalne napięcie wyłączeniowe: 17 V for obwód sygnalizacyjny
• Minimalny prąd łączeniowy: 5 mA for obwód sygnalizacyjny
• Rezystancja izolacji: > 10 MΩ for obwód sygnalizacyjny
• Czas bez sygnalizacji: 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO1,5 ms podczas załączenia pomiędzy stykiem NZ a NO

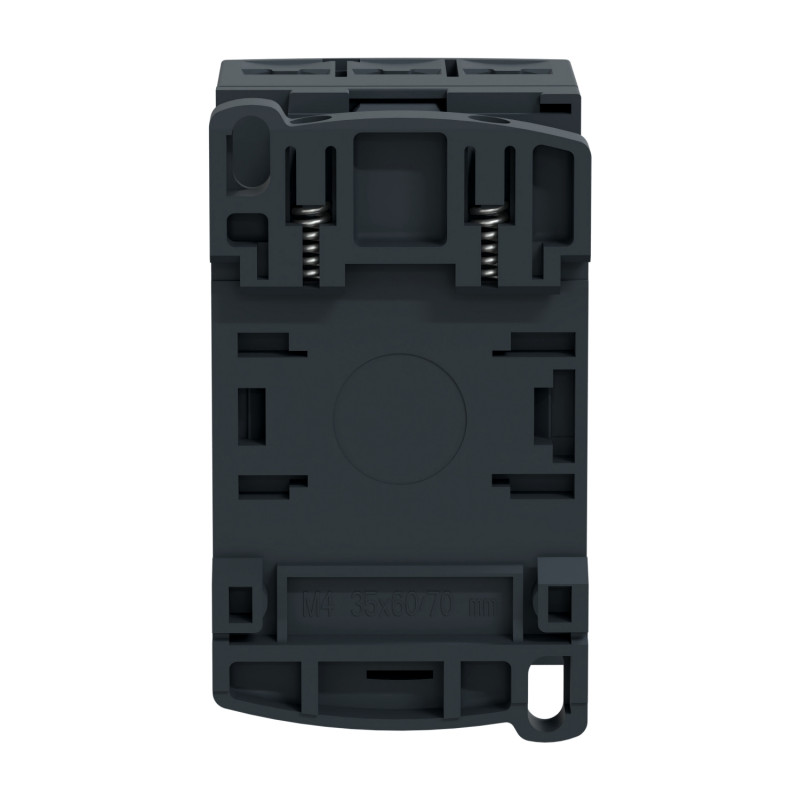

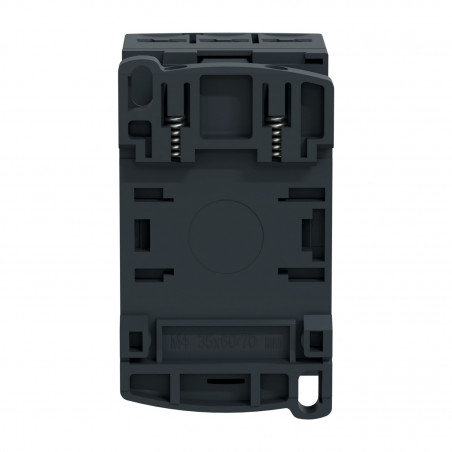

• Podstawa montażowa: Szyna Płyta
