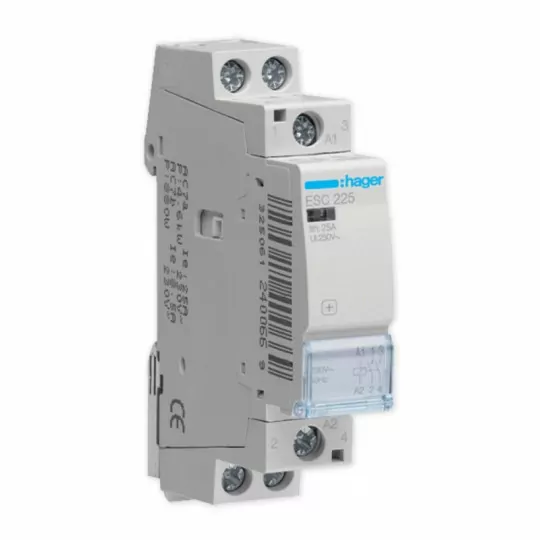

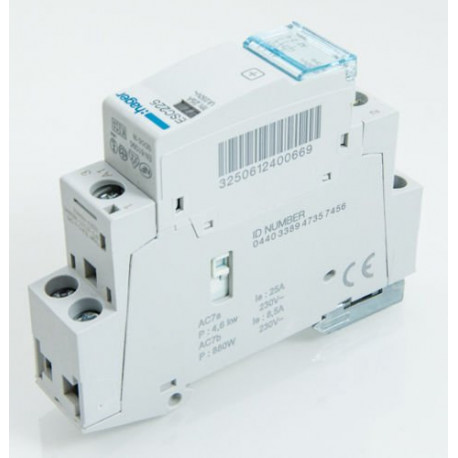

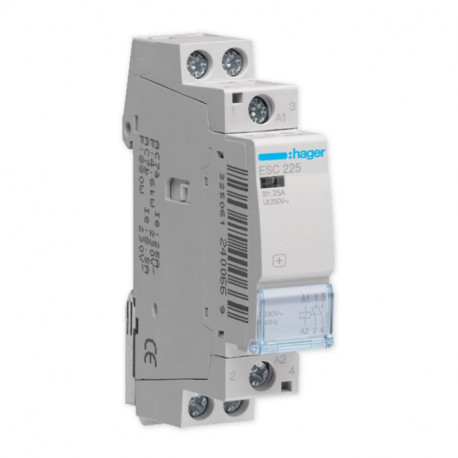

Stycznik modułowy 25A 2Z/0R 230V ESC225 Hager

Opis produktu

Stycznik modułowy to inaczej łącznik mechaniczny, ma on za zadanie stworzenie poczucia bezpieczeństwa użytkowników instalacji elektrycznej. Zapewnia on również bardziej wydajną oraz efektywną pracę całej podpiętej instalacji elektrycznej.  Sprzęt ten mocowany jest na szynach. Pomaga to w jego szybszym montażu czy demontażu. Kluczowymi elementami wewnętrznym budowy, odpowiedzialnymi za działanie urządzenia, są styki robocze - jedna lub kilka par, cewka oraz elektromagnes.

Ten produkt działa na zasadzie zamykania oraz otwierania się styków instalacji za pomocą elektromagnesu. Kiedy na cewkę stycznika zadziała się napięciem o odpowiedniej wartości, styki się zamykają - następuje zamknięcie obwodu, czyli załączenie prądu,a kiedy napięcie na cewce spadnie, a styki samoczynnie powrócą do pozycji pierwotnej, jednocześnie się otwierając - miejsce ma otwarcie obwodu, czyli odłączenie prądu.

Dane techniczne:

• Liczba biegunów 2Z
• Liczba modułów18mm 1
• Rodzaj zestyku  NO (styk zwierny)
• Prąd znamionowy In 25 A
• Napięcie sterujące  230 V~
• Napięcie znamionowe łączeniowe Ue (AC) 400 V
• Częstotliwość znamionowa 50 Hz
• Napięcie znamionowe udarowe Uimp 4 kV
• Znamionowe napięcie izolacji Ui 250 V
• Maks. straty mocy dla prądu znamionowego  5,9 W
• Wytrzymałość elektryczna (liczba cykli)  30000
• Wytrzymałość mechaniczna (liczba cykli)  100000
• Montaż  szyna 35 mm (TH35/DIN)
• Sposób podłączenia zaciski gwintowe klatkowe
• Maks. przekrój przewodów podłączeniowych   6 mm² (linka), 10 mm² (drut)
• Wymiary (szer. × wys. × gł.)  17,85×83×60 mm
• Certyfikaty  RoHS, CE
