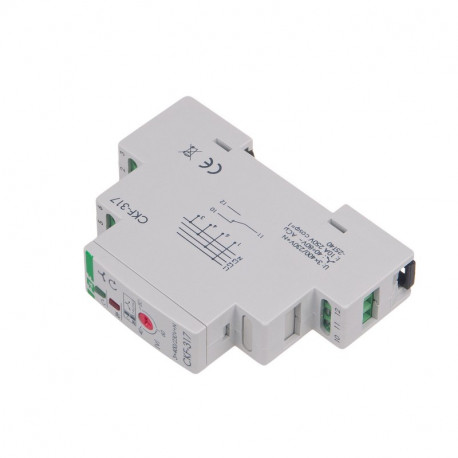

Czujnik kolejności i zaniku faz 10A 1P CKF-317 F&F

Product description

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności fazy właściwej kolejności faz.

Dane techniczne:

• Rodzaj  przekaźniki modułowe
• Liczba biegunów 3P + N
• Liczba modułów 18mm 1
• Rodzaj zestyku  NC (styk rozwierny), NO (styk zwierny)
• Separacja styku tak
• Opóźnienie zadziałania 4 sek.
• Sygnalizacja zasilania LED zielona
• Sygnalizacja zadziałania LED czerwona (odłączenie fazy)
• Prąd znamionowy In 10 A
• Napięcie znamionowe Un 3×400/230V+N
• Asymetria napięciowa zadziałania 40÷80 V
• Histereza napięciowa 5 V~
• Pobór energii 1,6 W
• Współpraca z agregatami prądotwórczymi nie
• Kontrola zaniku / asymetrii faz tak
• Kontrola kolejności faz tak
• Kontrola styków stycznika nie
• Montaż szyna 35 mm (TH35/DIN)
• Sposób podłączenia zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych 2,5 mm²
• Moment dokręcający 0,4 Nm
• Stopień ochrony IP20
