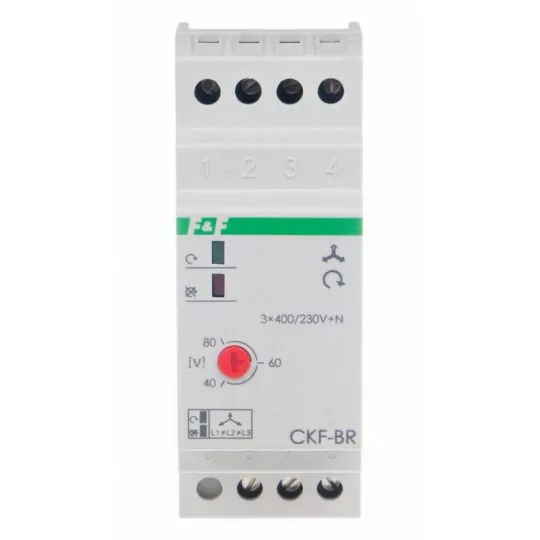

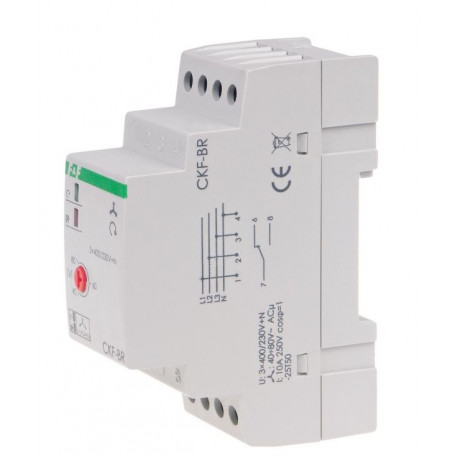

Czujnik kolejności i zaniku i astmetri faz CKF-BR F&F

Przekaźnik kolejności, zaniku i asymetrii to produkt firmy F&F, działającej w branży elektrycznej i elektrotechnicznej. Jest on przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadku zaniku lub asymetrii napięć w co najmniej jednej fazie. Może to doprowadzić do zniszczenia silnika. Przekaźnik zabezpiecza również kierunki obrotu silnika w przypadku zmiany faz przed czujnikiem. Zanik lub asymetria napięcia w co najmniej 1 czujniku może doprowadzić do wyłączenia silnika.

Ponowne załączenie odbywa się automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania. Zmiana kolejności faz przed czujnikiem powoduje niepożądaną zmianę. Przekaźnik przy zaniku zasilania podtrzymuje napięcie przez 4 sekundy. Znamionowe napięcie sterowania dla AC 50 Hz mieści się w przedziale od 230 V do 400 V. Zakres pomiarowy napięcia dla produktu wynosi od 40 V do 80 V. Produkt posiada szerokość 35 mm, wysokość 90 mm i głębokość 65 mm. Posiada 1 styk przełączny. Ponowne załączenie jest możliwe po powrocie do normy napięcia faz.

Dane techniczne:

• zasilanie 3×400/230V+N
• styk  separowany 1xNO/NC
• prąd obciążenia  <10A
• sygnalizacja zasilania / właściwa kolejność faz  LED zielona
• sygnalizacja niewłaściwej kolejności faz  LED czerwona
• asymetria napięciowa zadziałania  40÷80V~
• histereza napięciowa  5V~
• opóźnienie wyłączenia  4sek
• pobór mocy 1,6W
• temperatura pracy  -25÷50°C
• przyłącze zaciski śrubowe 2,5mm²
• wymiary 2 moduły (35mm)
• montaż na szynie 35mm
