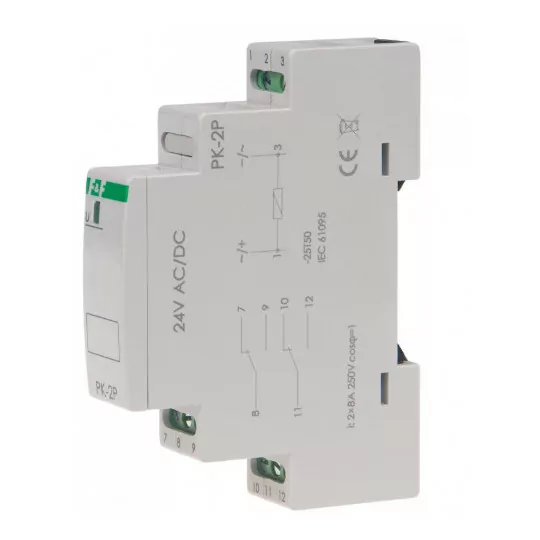

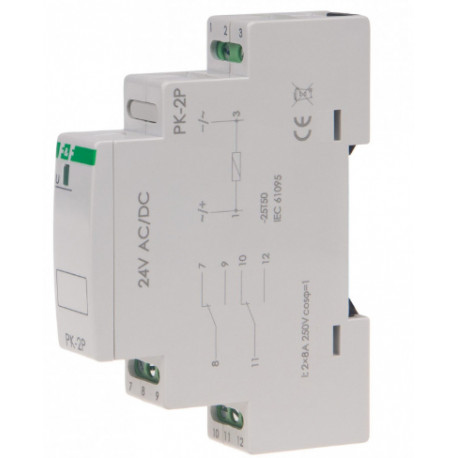

PK-2P24V 2P 8A F&F electromagnetic relay

Product description

Przekaźniki elektromagnetyczny jest to element instalacji elektrycznej. Zapewnia on szeroki zakres bezpieczeństwa przewodów instalacyjnych jak i użytkowników. Ten model przekaźnika składa się głównie tylko z dwóch elementów. Pierwszym z nich jest cewka a kolejnym są styki. Aby styki poprawie wykonywały swoją pracę "włącz-wyłącz", najpierw trzeba ustawić cewkę.  Ustawienie cewki polega na podpięciu pod nią odpowiedniego napięcia sieciowego. Prąd przepływający przez cewkę tworzy pole magnetyczne, które ma za zadanie przyciągnąć stalowy zawór który to właśnie on otwiera dany styk.

Cewka wewnętrzna pracuje pod stałym napięciem prądowym o mocy 230V. Montaż przekaźnika jest równie prosty jak i jego praca. Cały element jest montowany na szynie montażowej a podłączenie  następuje bezpośrednio pod przewody. Przekaźnik jest stabilny oraz trwały zarówno mechanicznie jak i technicznie.

Dane techniczne:

• Oznaczenie handlowe PK-2P 24V
• Rodzaj  przekaźniki modułowe
• Tolerancja spadku / wzrostu mocy  -15% - +10%
• Liczba biegunów 1P + N
• Liczba modułów 18mm  1
• Rodzaj zestyku  2x NO (styk zwierny), 2x NC (styk rozwierny)
• Separacja styku  tak
• Opóźnienie zadziałania  maks. 40ms
• Opóźnienie wyłączenia  maks. 20ms
• Sygnalizacja zasilania  LED zielona
• Prąd znamionowy In  2x 8A
• Napięcie znamionowe Un  24≂
• Napięcie znamionowe udarowe Uimp  2,5 kV
• Znamionowe napięcie izolacji Ui  500 V
• Pobór energii maks. 25 mA
• Wytrzymałość mechaniczna (liczba cykli) 5 mln
• Montaż szyna 35 mm (TH35/DIN)
• Sposób podłączenia zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych 2,5 mm²
• Moment dokręcający 0,4 Nm
• Stopień ochrony IP20
• Temperatura pracy -25°C ÷ +50°C
